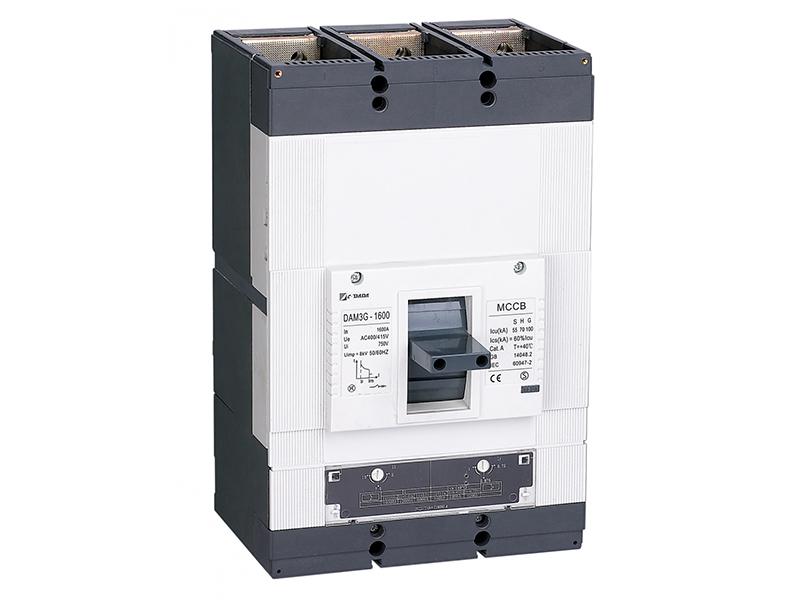

القواطع المقولبة MCCB DAM3-1600

نبذة مختصرة
التيار المقنن للقواطع المقولبة DAM3-1600 يصل إلى 1600 أمبير. هذه القواطع مناسبة لحماية دوائر تويع القدرة مع تيار متناوب بتردد من 50 إلى 60 هيرتز وتيار تشغيل مقنن 1000 أمبير. ويمكن استخدامها أيضاً في المحركات الكهربائية للحماية من تيار بداية التشغيل الغير مستمر وزيادة الجهد علاوة عن الحماية من دوئر القصر وحالات إنخفاض الجهد.

بالمقارنة مع فئة القواطع DAM1، فإن فئة قواطع DAM3 صممت بحجم أصغر، سعة فصل أعلى، تحقق توفير إضافي للطاقة.

المتغيرات الكهربائية للقواطع المقولبة DAM3-1600

التيار المقنن لقياس الإطار Inm [A]		1600
التيار المقنن [A]		1000 1250 1600
عدد الأقطاب		3 / 4
جهد التشغيل المقنن	(AC)50-60HZ [V]	400/690
	DC [V]	250/1000
جهد الصمود النبضي المقنن Uimp [KV]		8
جهد الفصل (العزل) المقنن Ui [V]		750
جهد الإختبار عند التردد الصناعي لمدة دقيق واحدة [V]		3000
سعة القطع القصوى المقننة لتيار القصر Icu [KA]		S	H	G
(AC)50-60HZ 220/230V [KA]		80	105	130
(AC)50-60HZ 400/415V [KA]		55	70	100
(AC)50-60HZ 690V [KA]		20	25	30
(DC)250V- قطبين على التوالي		50	65	80
(DC)500V- قطبين على التوالي		22	30	40
(DC)750V-4 أقطاب على التوالي		42	55	68
(DC)1000V-4 أقطاب على التوالي		35	45	55
سعة قطع دائرة القصر المقننة في الخدمة، Ics [KA]
(AC)50-60HZ 220/230V [%Icu]		60%	60%	60%
(AC)50-60HZ 400/415V [%Icu]		60%	60%	60%
(AC)50-60HZ 690V [%Icu]		60%	60%	60%
فئة الاستخدام (EN 60947-2)		A
حالة العزل		Bitmap
المعايير المرجعية		IEC/EN 60947-2/GB 14048.2
قابلية التبادل		Bitmap
الإصدارات	ثابت	Bitmap
	مقبس (Plug-in)	Bitmap
	إستخراج (Draw-out)	Bitmap

المتغيرات الفيزيائية للقواطع المقولبة DAM3-1600

التحمل	إجمالي الدورات	5000
	التحمل الكهربائي	1000
	التحمل الميكانيكي	4000
الأبعاد الأساسية – الإصدار الثابت	3/4 أقطاب W[mm]	210/280
	3/4 أقطاب H[mm]	140
	H1[mm]	196
	3/4 أقطاب L[mm]	328

مقدمة عن المنتج
قواطع الدائرة المقولبة DAM3-1600 تقطع بشكل آلي التيار عندما يزيد عن القيمة المظبوطة لتيار الإعتاق. القواطع المقولبة نسبة إلى العازل البلاستيكي المستخدم كإطار للجهاز لعزل الموصل ومكونات التأريض المعدنية.

مبدأ العمل
التلامس الرئيسي لقاطع الدائرة المقولبة DAM3-1600 تتم مناولته يدوياً أو قفله كهربائياً. بعد قفل الملامس الرئيسي، آلية الإعتاق الحرة تقفل الملامس الرئيسي حتي يصبح الوضع المقفل. ملف الإعتاق عند زيادة التيار وعنصر الإعتاق الحراري تكون موصلة على التوالي مع الدائرة الرئيسية. ملف الإعتاق عن إنخفاض الجهد ومصدر الطاقة الكهربائية توصل على التوازي.

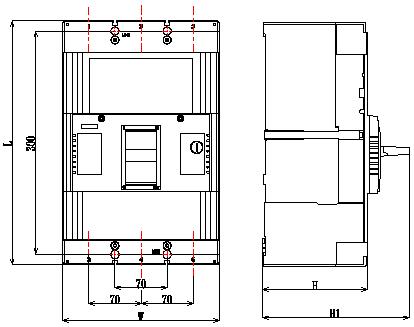

قياس قاطع الدائرة المقولبة DAM3-1600

شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
