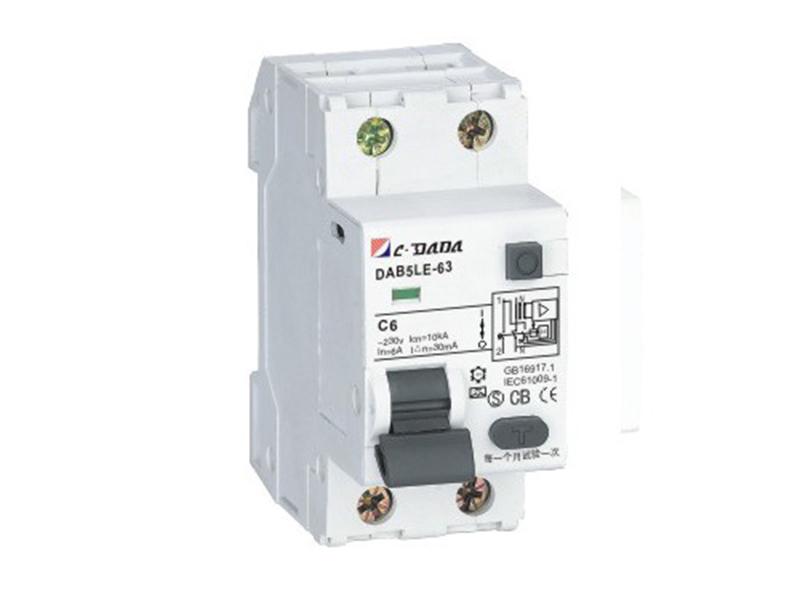

قاطع دائرة RCBO جهاز الحماية التفاضلية من التيار المتبقي DAB5LE-63 4.5kA
الوظائف
الوظائف البارزة لقاطع دائرة RCBO جهاز الحماية التفاضلية من التيار المتبقي DAB5LE-63 4.5kA تشمل الحماية من دائرة القصر، الحماية من زيادة الحمل والفصل للدائرة الكهربائية في حالة الحاجة إلى ذلك.

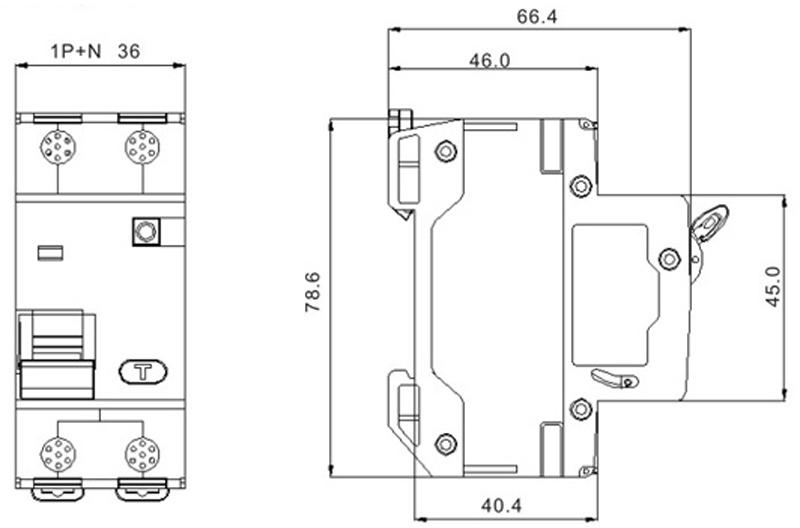

قاطع دائرة RCBO DAB5LE-63 1P+N
| التيار المقنن | تيار التشغيل المتبقي المقنن | جهد التشغيل المقنن | التردد المقنن | جهد العزل المقنن | جهد الصمود النبضي | نوع الفصل اللحظي | سعة الفصل المقننة | نوع الأعتاق (تحرير) | W*H*L |
| 2,4,6,10,16, 20,25,32,40, 50,63 | 10,30,100A | 230/400V | 50-60HZ | 500V | 4KV | B/C/D | 6(50-63A 4.5A) | حراري - مغناطيسي | 17.5mm*80.2mm*72mm |
قاطع دائرة RCBO DAB5LE-63 2P+N
| التيار المقنن | تيار التشغيل المتبقي المقنن | جهد التشغيل المقنن | التردد المقنن | جهد العزل المقنن | جهد الصمود النبضي | نوع الفصل اللحظي | سعة الفصل المقننة | نوع الأعتاق (تحرير) | W*H*L |
| 2,4,6,10,16, 20,25,32,40, 50,63 | 10,30,100A | 230/400V | 50-60HZ | 500V | 4KV | B/C/D | 6(50-63A 4.5A) | حراري - مغناطيسي | 35.5mm*80.2mm*72mm |
قاطع دائرة RCBO DAB5LE-63 3P+N
| التيار المقنن | تيار التشغيل المتبقي المقنن | جهد التشغيل المقنن | التردد المقنن | جهد العزل المقنن | جهد الصمود النبضي | نوع الفصل اللحظي | سعة الفصل المقننة | نوع الأعتاق (تحرير) | W*H*L |
| 2,4,6,10,16, 20,25,32,40, 50,63 | 10,30,100A | 230/400V | 50-60HZ | 500V | 4KV | B/C/D | 6(50-63A 4.5A) | حراري - مغناطيسي | 52.5mm*80.2mm*72mm |
قاطع دائرة RCBO DAB5LE-63 4P+N
| التيار المقنن | تيار التشغيل المتبقي المقنن | جهد التشغيل المقنن | التردد المقنن | جهد العزل المقنن | جهد الصمود النبضي | نوع الفصل اللحظي | سعة الفصل المقننة | نوع الأعتاق (تحرير) | W*H*L |
| 2,4,6,10,16, 20,25,32,40, 50,63 | 10,30,100A | 230/400V | 50-60HZ | 500V | 4KV | B/C/D | 6(50-63A 4.5A) | حراري - مغناطيسي | 70mm*80.2mm*72mm |
المتغيرات الفنية لقاطع دائرة RCBO جهاز الحماية التفاضلية من التيار المتبقيDAB5LE-63
معيار التوافق (المطابقة): IEC61009، GB16917
درجة الحماية: IP40
درجة إعاقة اللهب: درجة 2
مساحة مقطع السلك الكهربائي: من 1 إلى 35 مم²
التحمل (كهربائي): لا يقل عن 8,000 مرة من التشغيل والأطفاء
التحمل (الميكانيكي): لا يقل عن 20,000 مرة من التشغيل والأطفاء
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
نوع النهايات الطرفية: نهايات ذات غرض مزدوج يمكن توصيل كلايهما مع قضيبا تلوصيل (bus bar) والموصلات الصلبة والمرنة.
مواصفات الموصل: مساحة المقطع من 1 إلى 25 مم²، سمك قضيب التوصيل: من 0.8 إلى 2 مم
طريقة التركيب: باستخدام 35 مم بمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II، الدرجة III
ملحقات التركيب لقاطع دائرة RCBO جهاز الحماية التفاضلية من التيار المتبقيDAB5LE-63
التلامسات المساعدة، تلامسات التنبيه، الفاصل المتوازي، فاصل إنخفاض الجهد، منبه التلامسات المساعدة
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
