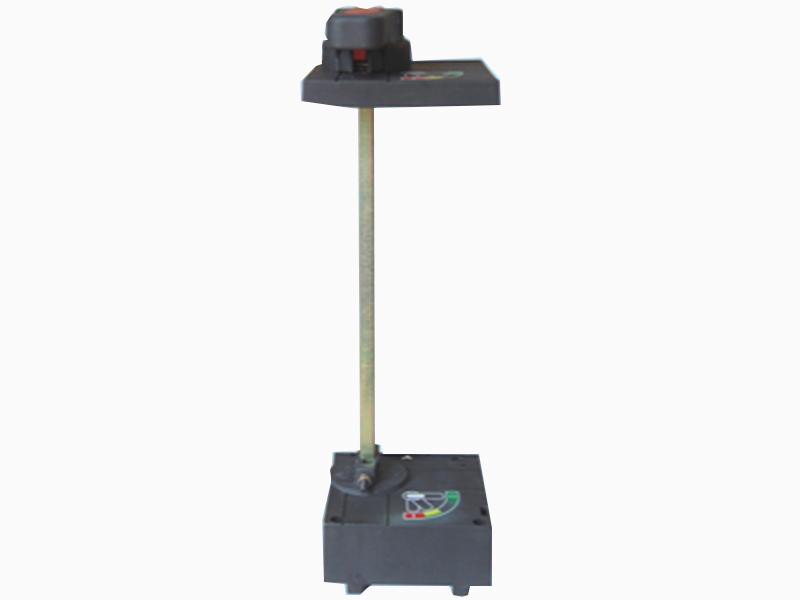

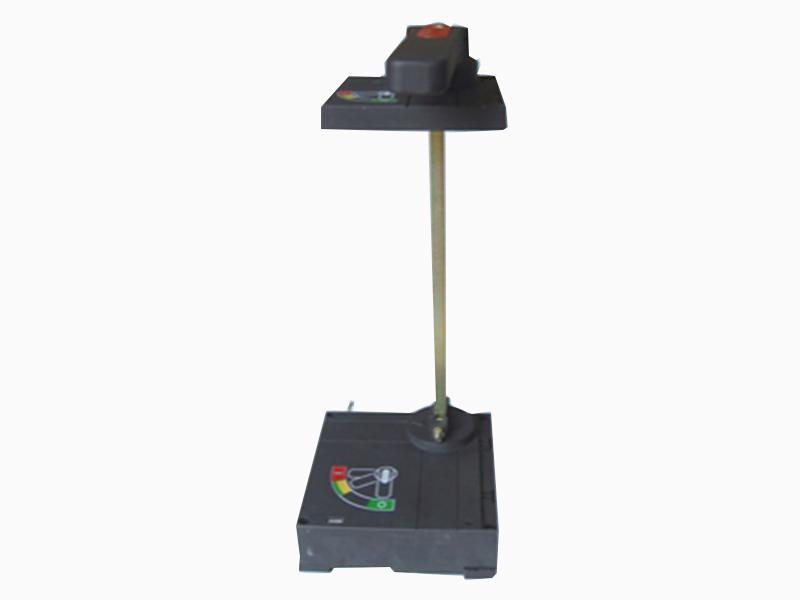

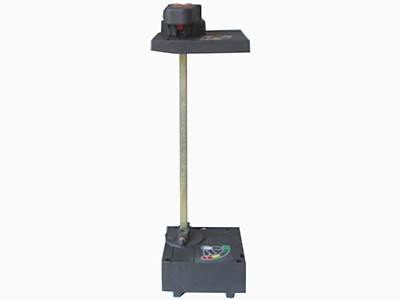

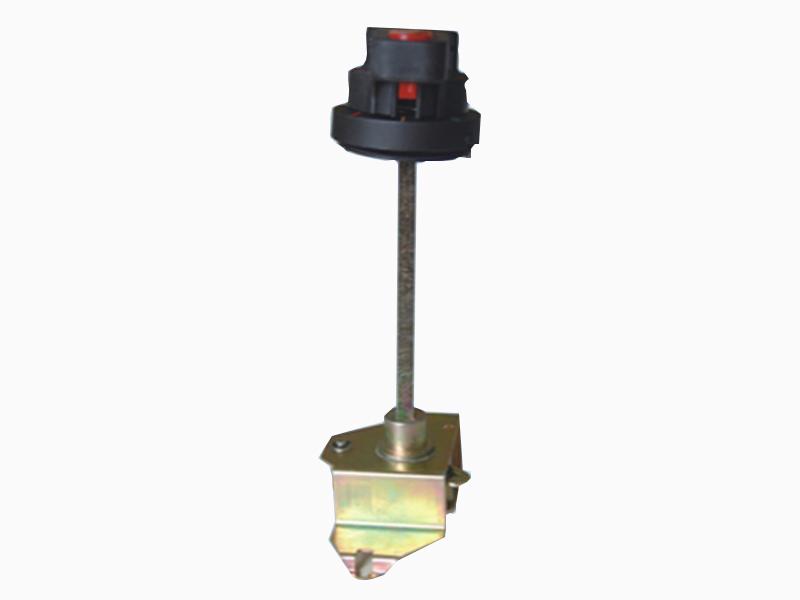

آلية التشغيل بالمقابض الدوارة للقواطع الكهربائية
مقدمة عن المنتج
1. يمكن استخدام آلية التشغيل بالمقابض الدوارة للقواطع الكهربائية كما يلي:
(1) التحكم في الفتح والقفل لقاطع الدائرة بواسطة المقبض الدوار المثبت على قاطع الدائرة.
(2) التحكم في الفتح والقفل لقاطع الدائرة بواسطة المقبض الدوار خارج صندوق المفتاح.
(3) التشابك بين آلية التشغيل بالمقابض الدوارة وباب صندوق المفتاح. وذلك من أجل تفادي فتح باب الصندوق عندما يكون قاطع الدائرة في الوضع المقفل.
2. المستخدم يمكنه مبدائياً وضع الجهاز على الوضع المفتوح لتفادي قفل قاطع الدائرة. (في الغالب، يمكن التعليق مع ثلاث أقفال مع قطر 3 مم).
3. قاطع الدائرة يتوافق مع المفتاح الفردي والقفل.
4. يمكن موائمة قاطعين للدائرة مع نفس المفتاحين والقفلين.
5. يمكن موائمة ثلاث قواطع دائرة مع بنفس الأقفال الثلاثة ونفس المفتاحين.
| التيار المقنن لقياس الإطار Inm | إختيار نوع آلية التشغيل بالمقابض الدوارة | |||||||||
| On MCCB | على باب الصندوق (إختيار: مقبض + الآلية) | |||||||||
| المقبض | آلية التشغيل | |||||||||
| CS2 | CS2/L | النوع A (دائري) | النوع B (مربع) | CS1(في المركز) | CS1(بعيد عن المركز) | |||||
| مع تشابك (تعشيق) | A-1 مقبض قصير | A-2 مقبض طويل | F-1 مقبض قصير | F-2 مقبض طويل | CSI/L مع تشابك (تعشيق) | CSI/L مع تشابك (تعشيق) | ||||
| 63/63L | - | - | A-1 | - | F-1 | - | - | - | CSS-63 | CSS/L-63 |
| 125/125L | - | - | A-1 | - | F-1 | - | - | - | CSS-100 | CSS/L-100 |
| 160/160L | - | - | A-1 | - | F-1 | - | - | - | CSS-160 | CSS/L-160 |
| 250/250L | CS2-250 | CS2/L-250 | A-1 | - | F-1 | - | CS1-250 | CS1/L-250 | CSS-250 | CSS/L-250 |
| 630(400) 630L(400L) | CS2-400 | CS2/L-400 | A-1 | - | F-1 | - | CS1-400 | CS1/L-400 | CSSS-400 | CSS/L-400 |
| 800 | CS2-800 | CS2/L-800 | - | A-2 | - | F-2 | CS1-800 | CS1/L-800 | CSS-800 | CSS/L-800 |
| 1600(1250) | CS2-1600 | CS2/L-1600 | - | A-2 | - | F-2 | CS1-1600 | CS1/L-1600 | CSS-1600 | CSS/L-1600 |
| قياس الإطار Inm\التيار المقنن | إختيار نوع آلية التشغيل بالمقابض الدوارة | |||
| المقبض (مقبض طويل دائري) | آلية التشغيل CSS (لا مركزي) | |||
| النوع A (مقبض قصير دائري) | النوع B (مقبض قصير مربع) | CSS/L مع التعشيق | ||
| 63/63L | A-1 | F1-1 | CSS-63 | CSS/L-63 |
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
