مقدمة عن المنتج

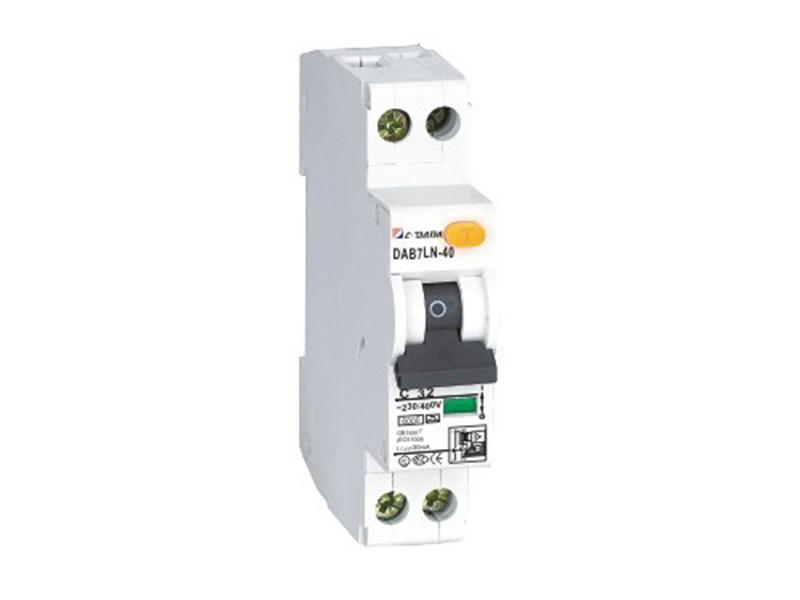

قاطع دائرة RCBO جهاز التيار المتبقي DAB7LN-40 DPN هو جهاز صغير صمم مع سعة الفصل العالية (6kA) ومناسب لفصل الخطوط المتعادلة (خط محايد).

هذه القواطع استخدمت بشكل واسع في أنظمة الجهد المنخفض AC50H مع جهد مقنن 230 فولت وتيار مقنن لا يزيد عن 40 أمبير. يحقق بفاعلية حماية الأشخاص من الصدمة الكهربائية وحماية معدات الدوائر الكهربائية من زيادة الحمل وكذلك الحماية من دائرة القصر.

هذه الأنواع من القواطع أيضاً مناسبة لمنع حدوث أخطار ناجمة عن الحريق كنتيجة للتيارات الأرضية الناتجة عن إنهيار العوازل للمعدات الكهربائية.

وظائف قاطع دائرة RCBO جهاز التيار المتبقي DAB7LN-40
الحماية من دائرة القصر، الحماية من الحمل الزائد، والفصل.

المتغيرات الفيزيائية لقاطع دائرة RCBO جهاز التيار المتبقي DAB7LN-40
معيار التوافق (المطابقة): IEC61009، GB16917
درجة الحماية: IP40
درجة إعاقة اللهب: درجة 2
مساحة مقطع السلك الكهربائي: من 1 إلى 35 مم²
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
طريقة التركيب: باستخدام 35 مم لمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II، الدرجة III

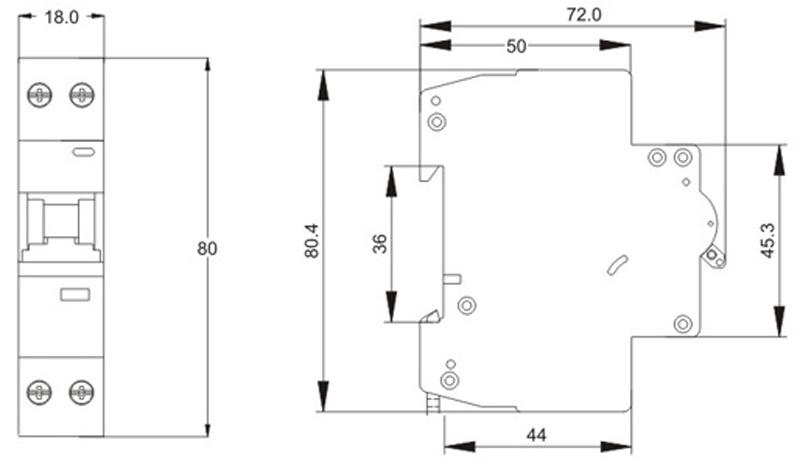

القياس (العرض×الأرتفاع×الطول): 18×80×72

التحمل الميكانيكي لقاطع دائرة RCBO جهاز التيار المتبقي DAB7LN-40
التحمل الحقيقي: 12,000 مرة
التحمل القياسي: 4,000 مرة

التحمل الكهربائي لقاطع دائرة RCBO جهاز التيار المتبقي DAB7LN-40
التحمل الحقيقي: 6,000 مرة
التحمل القياسي: 4,000 مرة
