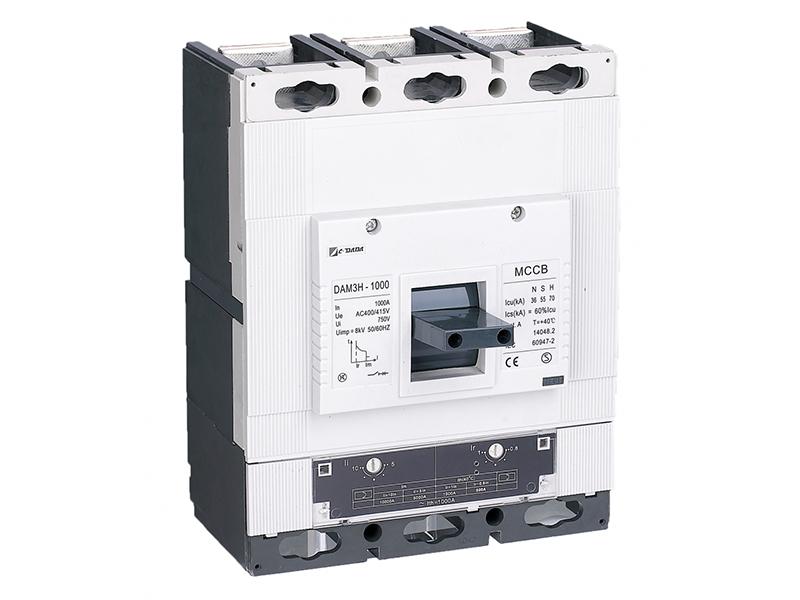

القواطع المقولبة MCCB DAM3-1000

نبذة مختصرة
التيار المقنن للقواطع المقولبة DAM3-1000 يصل إلى 690 أمبير. بشكل عام تستخدم دوائر توزيع القدرة الكهربائية لغرض توزيع القدرة وحماية الدوائر والمعدات الكهربائية من زيادة الحمل، دائرة القصر، إنخفاض الجهد، بتيار متناوب بتردد من 50 إلى 60 هيرتز، وتيار مقنن 1000 أمبير.

بالمقارنة مع فئة القواطع DAM1، فإن فئة قواطع DAM3 صممت بحجم أصغر، سعة فصل أعلى، تحقق توفير إضافي للطاقة.

لمتغيرات الكهربائية للقواطع المقولبة DAM3-1000

التيار المقنن لقياس الإطار Inm [A]		1000
التيار المقنن [A]		630 800 1000
عدد الأقطاب		3 / 4
جهد التشغيل المقنن	(AC)50-60HZ [V]	400/690
	DC [V]	250/1000
جهد الصمود النبضي المقنن Uimp [KV]		8
جهد الفصل (العزل) المقنن Ui [V]		750
جهد الإختبار عند التردد الصناعي لمدة دقيق واحدة [V]		3000
سعة القطع القصوى المقننة لتيار القصر Icu [KA]		N	S	H
(AC)50-60HZ 220/230V [KA]		55	80	105
(AC)50-60HZ 400/415V [KA]		36	55	70
(AC)50-60HZ 690V [KA］		15	20	25
(DC)250V- قطبين على التوالي		35	50	65
(DC)500V- قطبين على التوالي		18	22	30
(DC)750V-4 أقطاب على التوالي		30	42	55
(DC)1000V-4 أقطاب على التوالي		25	35	45
سعة قطع دائرة القصر المقننة في الخدمة، Ics [KA]
(AC)50-60HZ 220/230V [%Icu]		60%	60%	60%
(AC)50-60HZ 400/415V [%Icu]		60%	60%	60%
(AC)50-60HZ 690V [%Icu]		60%	60%	60%
فئة الاستخدام (EN 60947-2)		A
حالة العزل		Bitmap
المعايير المرجعية		IEC/EN 60947-2/GB 14048.2
قابلية التبادل		Bitmap
الإصدارات	إجمالي الدورات	Bitmap
	التحمل الكهربائي	Bitmap
	التحمل الميكانيكي	Bitmap

المتغيرات الفيزيائية للقواطع المقولبة DAM3-1000

التحمل	إجمالي الدورات	5000
	التحمل الكهربائي	1000
	التحمل الميكانيكي	4000

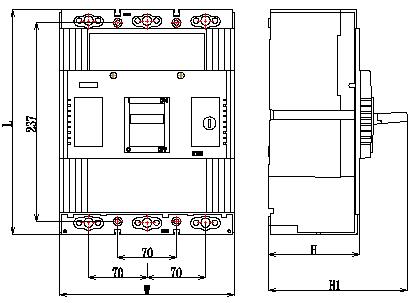

الأبعاد الأساسية – الإصدار الثابت	3/4 أقطاب W[mm]	210/280
	3/4 أقطاب H[mm]	108.5
	H1[mm]	167
	3/4 أقطاب L[mm]	268

مقدمة عن المنتج
قواطع الدائرة المقولبة DAM3-1000 تقطع بشكل آلي التيار عندما يزيد عن القيمة المظبوطة لتيار الإعتاق. القواطع المقولبة نسبة إلى العازل البلاستيكي المستخدم كإطار للجهاز لعزل الموصل ومكونات التأريض المعدنية.

قياس قاطع الدائرة المقولبة DAM3-1000

شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
