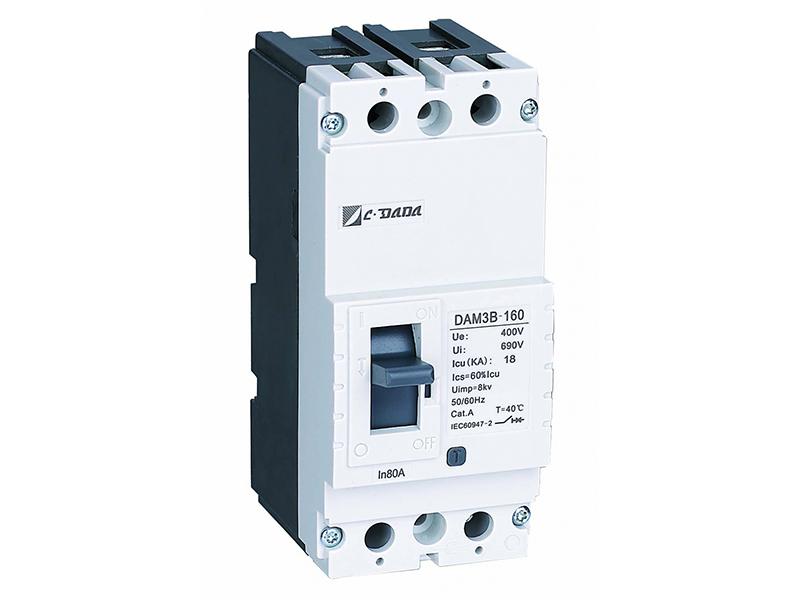

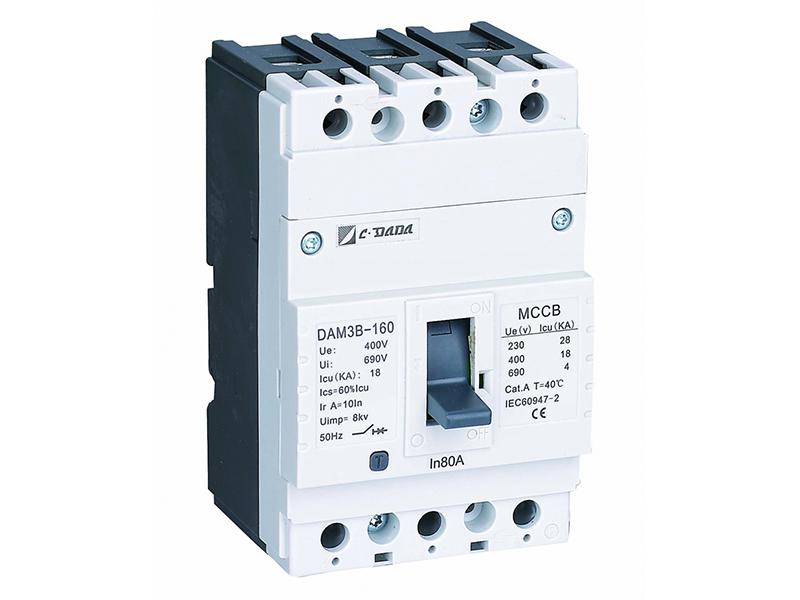

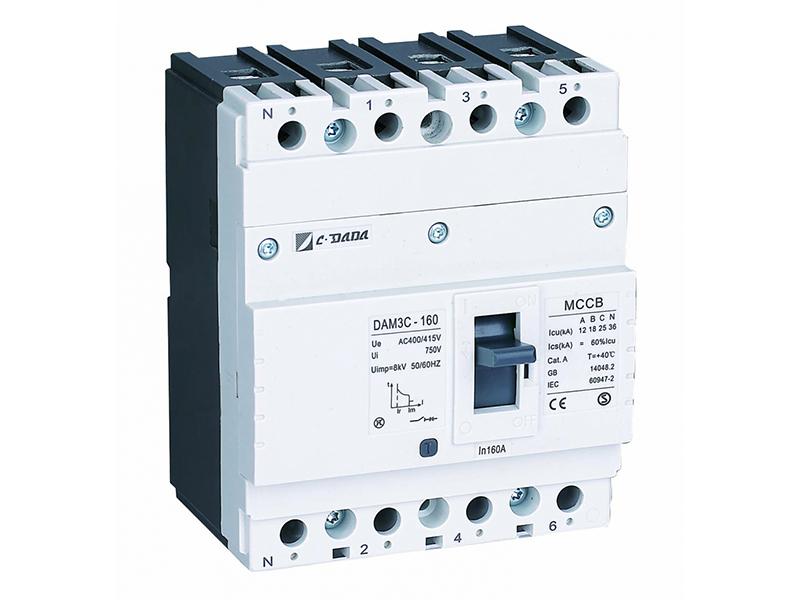

نبذة مختصرة
جهد العزل المقنن لقواطع الدائرة المقولبة DAM3-160 يكون 160 فولت. هذه القواطع مناسبة لدوائر توزيع القدرة الكهربائية مع تيار بتردد 50 ، 60 هيرتز، جهد التشغيل المقنن يصل إلى 750 فولت، وتيار التشغيل المقنن من 12.5 أمبير إلى 160 أمبير. قاطع الدائرة يلعب دوراً هاماً في توزيع الطاقة الكهربائية وحماية الدائرة والمعدات القدرة الكهربائية من زيادة الحمل، دوائر القصر، الضرر الناجم عن أعطال إنخفاض الجهد. ويمكن أن تستخدم في المحركات الكهربائية لبداية التشغيل المتقطع والحماية من زيادة الحمل علاوة عن الحماية من دوائر القصر وحالات إنخفاض الجهد.
بالمقارنة مع فئة القواطع DAM1، فإن فئة قواطع DAM3 صممت بحجم أصغر، سعة فصل أعلى، تحقق توفير إضافي للطاقة.
المتغيرات الكهربائية للقواطع المقولبة DAM3-160
التيار المقنن لقياس الإطار Inm [A]
160
التيار المقنن [A]
12.5-160
عدد الأقطاب
1 / 2/ 3 / 4
جهد التشغيل المقنن
(AC)50-60HZ [V]
400/690
DC [V]
250/1000
جهد الصمود النبضي المقنن Uimp [KV]
8
جهد الفصل (العزل) المقنن Ui [V]
750
جهد الإختبار عند التردد الصناعي لمدة دقيق واحدة [V]
3000
سعة القطع القصوى المقننة لتيار القصر Icu [KA]
A
B
C
N
(AC)50-60HZ 220/230V [KA]
18
28
36
50
(AC)50-60HZ 400/415V [KA]
12
18
25
36
(AC)50-60HZ 690V [KA]
4
6
8
12
(DC)250V- قطبين على التوالي
12
18
22
30
(DC)500V- قطبين على التوالي
6
8
10
12
(DC)750V-4 أقطاب على التوالي
10
15
18
22
(DC)1000V-4 أقطاب على التوالي
8
12
15
18
سعة قطع دائرة القصر المقننة في الخدمة، Ics [KA]
(AC)50-60HZ 220/230V [% Icu]
60%
60%
60%
50%
(AC)50-60HZ 400/415V [% Icu]
60%
60%
60%
50%
(AC)50-60HZ 690V [% Icu]
60%
60%
60%
50%
فئة الاستخدام (EN 60947-2)
A
حالة العزل
Bitmap
المعايير المرجعية
IEC/EN 60947-2/GB 14048.2
قابلية التبادل
-
الإصدارات
ثابت
Bitmap
مقبس (Plug-in)
Bitmap
إستخراج (Draw-out)
-
المتغيرات الفيزيائية للقواطع المقولبة DAM3-160
التحمل
إجمالي الدورات
10000
التحمل الكهربائي
1500
التحمل الميكانيكي
8500

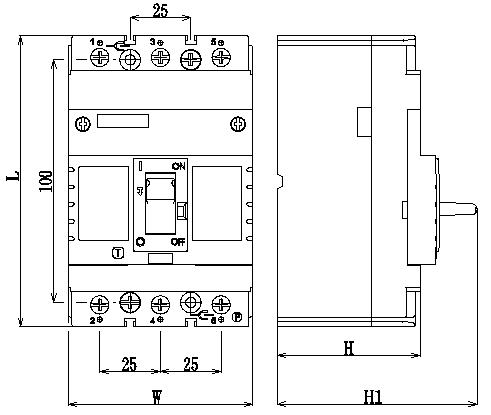

الأبعاد الأساسية – الإصدار الثابت
3/4 أقطاب W[mm]
27(1P) / 54(2P) / 76 / 101
3/4 أقطاب H[mm]
59
62.5
H1[mm]
78.5
82
3/4 أقطاب L[mm]
120
مقدمة عن المنتج
قواطع الدائرة المقولبة DAM3-160 تقطع بشكل آلي التيار عندما يزيد عن القيمة المظبوطة لتيار الإعتاق. القواطع المقولبة نسبة إلى العازل البلاستيكي المستخدم كإطار للجهاز لعزل الموصل ومكونات التأريض المعدنية.
قياس قاطع الدائرة المقولبة DAM3-160
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
