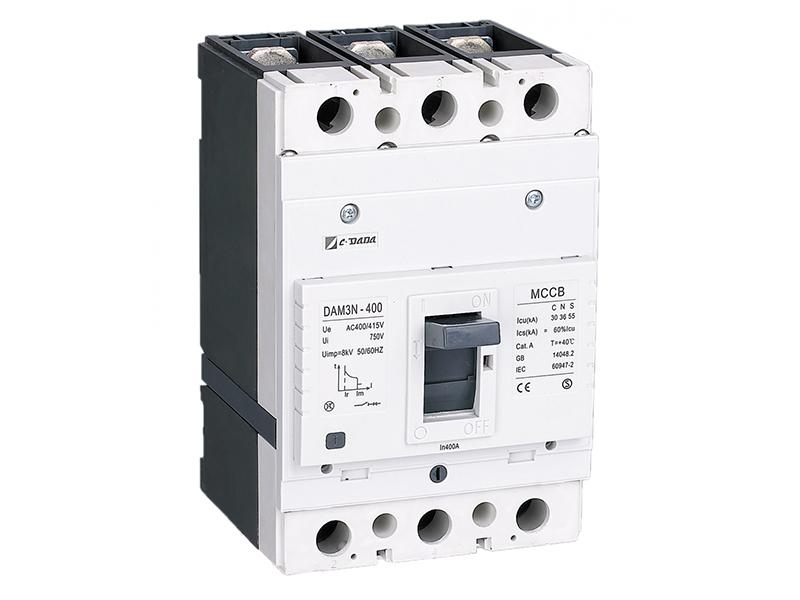

القواطع المقولبة MCCB DAM3-400
نبذة مختصرة
التيار المقنن للقواطع المقولبة DAM3-400 يصل إلى 400 أمبير. هذه القواطع مناسبة لدوائر توزيع القدرة الكهربائية مع تيار بتردد 50 ، 60 هيرتز، وتيار التشغيل المقنن يصل إلى 1000 أمبير. ويمكن أن تستخدم في المحركات الكهربائية لبداية التشغيل المتقطع والحماية من زيادة الحمل علاوة عن الحماية من دوائر القصر وحالات إنخفاض الجهد.
بالمقارنة مع فئة القواطع DAM1، فإن فئة قواطع DAM3 صممت بحجم أصغر، سعة فصل أعلى، تحقق توفير إضافي للطاقة.
المتغيرات الكهربائية للقواطع المقولبة DAM3-400| التيار المقنن لقياس الإطار Inm [A] | 400 | ||||
| التيار المقنن [A] | 200-400 | ||||
| عدد الأقطاب | 3 / 4 | ||||
| جهد التشغيل المقنن | (AC)50-60HZ [V] | 400/690 | |||
| DC [V] | 250/1000 | ||||
| جهد الصمود النبضي المقنن Uimp [KV] | 8 | ||||
| جهد الفصل (العزل) المقنن Ui [V] | 750 | ||||
| جهد الإختبار عند التردد الصناعي لمدة دقيق واحدة [V] | 3000 | ||||
| سعة القطع القصوى المقننة لتيار القصر Icu [KA] | C | N | S | H | |
| (AC)50-60HZ 220/230V [KA] | 45 | 55 | 80 | 105 | |
| (AC)50-60HZ 400/415V [KA] | 30 | 36 | 55 | 70 | |
| (AC)50-60HZ 690V [KA] | 12 | 15 | 20 | 25 | |
| (DC)250V- قطبين على التوالي | 30 | 35 | 50 | 65 | |
| (DC)500V- قطبين على التوالي | 12 | 18 | 22 | 30 | |
| (DC)750V-4 أقطاب على التوالي | 18 | 30 | 42 | 55 | |
| (DC)1000V-4 أقطاب على التوالي | 15 | 25 | 35 | 45 | |
| سعة قطع دائرة القصر المقننة في الخدمة، Ics [KA] | |||||
| (AC)50-60HZ 220/230V [%Icu] | 60% | 60% | 60% | 60% | |
| (AC)50-60HZ 400/415V [%Icu] | 60% | 60% | 60% | 60% | |
| (AC)50-60HZ 690V [%Icu] | 60% | 60% | 60% | 60% | |
| فئة الاستخدام (EN 60947-2) | A | ||||
| حالة العزل | Bitmap | ||||
| المعايير المرجعية | IEC/EN 60947-2/GB 14048.2 | ||||
| قابلية التبادل | Bitmap | ||||
| الإصدارات | ثابت | Bitmap | |||
| مقبس (Plug-in) | Bitmap | ||||
| إستخراج (Draw-out) | Bitmap | ||||
| التحمل | إجمالي الدورات | 8000 | |
| التحمل الكهربائي | 1000 | ||
| التحمل الميكانيكي | 7000 | ||

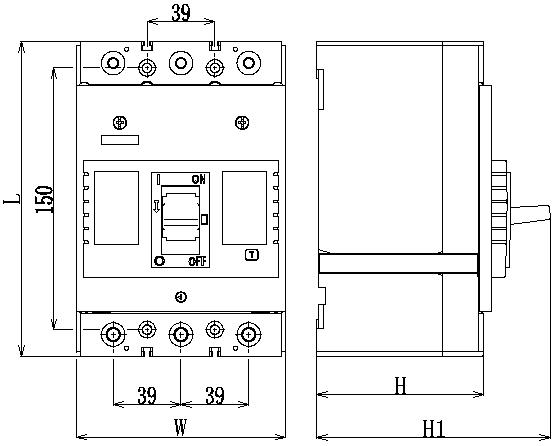

| الأبعاد الأساسية – الإصدار الثابت | 3/4 أقطاب W[mm] | 120/159 | 140/210 |
| 3/4 أقطاب H[mm] | 100 | 100 | |
| H1[mm] | 133.5 | 135 | |
| 3/4 أقطاب L[mm] | 180 | 215 | |
مقدمة عن المنتج
قواطع الدائرة المقولبة DAM3-400 تقطع بشكل آلي التيار عندما يزيد عن القيمة المظبوطة لتيار الإعتاق. القواطع المقولبة نسبة إلى العازل البلاستيكي المستخدم كإطار للجهاز لعزل الموصل ومكونات التأريض المعدنية.
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
منتجات ذات صلة
القواطع الكهربائية، القواطع الآلية المقولبة MCCB، قواطع دائرة الجهد المنخفض، جهاز واقية الدائرة الكهربائية
