- القواطع المقولبة MCCB DAM3-100
القواطع المقولبة MCCB DAM3-100

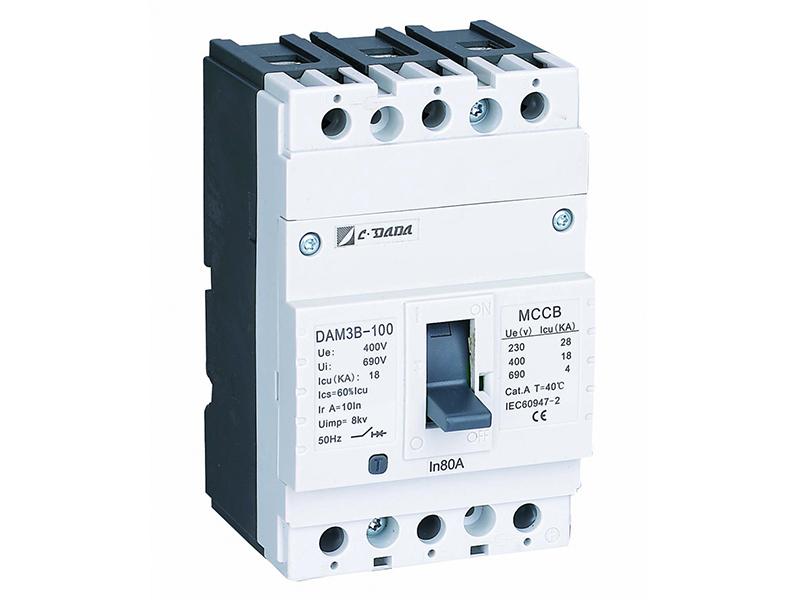

نبذة مختصرة عن قواطع الدائرة المقولبة DAM3-100 MCCB
جهد التركيب المقنن للقواطع المقولبة DAM3-100 لشركة Dada يمكنها بلوغ 100 فولت. هذه الأجهزة الكهربائية مناسبة لدوائر توزيع القدرة الكهربائية مع تيار بتردد 50 ، 60 هيرتز، جهد التشغيل المقنن يصل إلى 750 فولت، وتيار التشغيل المقنن من 10 أمبير إلى 100 أمبير. قاطع الدائرة يلعب دوراً هاماً في توزيع الطاقة الكهربائية وحماية الدائرة والمعدات القدرة الكهربائية من زيادة الحمل، دوائر القصر، الضرر الناجم عن أعطال إنخفاض الجهد. ويمكن أن تستخدم في المحركات الكهربائية لبداية التشغيل المتقطع والحماية من زيادة الحمل علاوة عن الحماية من دوائر القصر وحالات إنخفاض الجهد.
بالمقارنة مع فئة القواطع DAM1، فإن فئة قواطع DAM3 صممت بحجم أصغر، سعة فصل أعلى، تحقق توفير إضافي للطاقة.
المتغيرات الكهربائية للقواطع المقولبة DAM3-100| التيار المقنن لقياس الإطار Inm [A] | [A] | 100 | |||
| التيار المقنن [A] | 10-100 | ||||
| عدد الأقطاب | 1 / 2 / 3 / 4 | ||||
| جهد التشغيل المقنن | (AC)50-60HZ [V] | 400/690 | |||
| DC [V] | 250/1000 | ||||
| جهد الصمود النبضي المقنن Uimp [KV] | 8 | ||||
| جهد الفصل (العزل) المقنن Ui [V] | 750 | ||||
| جهد الإختبار عند التردد الصناعي لمدة دقيق واحدة [V] | 3000 | ||||
| سعة القطع القصوى المقننة لتيار القصر Icu [KA] | A | B | C | N | |
| (AC)50-60HZ 220/230V [KA] | 18 | 28 | 36 | 50 | |
| (AC)50-60HZ 400/415V [KA] | 12 | 18 | 25 | 36 | |
| (AC)50-60HZ 690V [KA] | 4 | 6 | 8 | 12 | |
| (DC)250V-قطبين على التوالي | 12 | 18 | 22 | 30 | |
| (DC)500V-قطبين على التوالي | 6 | 8 | 10 | 12 | |
| (DC)750V-4 أقطاب على التوالي | 10 | 15 | 18 | 22 | |
| (DC)1000V-4 أقطاب على التوالي | 8 | 12 | 15 | 18 | |
| سعة قطع دائرة القصر المقننة في الخدمة، Ics [KA] | |||||
| (AC)50-60HZ 220/230V [%Icu] | 60% | 60% | 60% | 50% | |
| (AC)50-60HZ 400/415V [%Icu] | 60% | 60% | 60% | 50% | |
| (AC)50-60HZ 690V [%Icu] | 60% | 60% | 60% | 50% | |
| فئة الاستخدام (EN 60947-2) | A | ||||
| حالة العزل | Bitmap | ||||
| المعايير المرجعية | IEC/EN 60947-2/GB 14048.2 | ||||
| قابلية التبادل | - | ||||
| الإصدارات | ثابت | Bitmap | |
| مقبس (Plug-in) | Bitmap | ||
| إستخراج (Draw-out) | - | ||
| التحمل | إجمالي الدورات | 10000 | |
| التحمل الكهربائي | 1500 | ||
| التحمل الميكانيكي | 8500 | ||

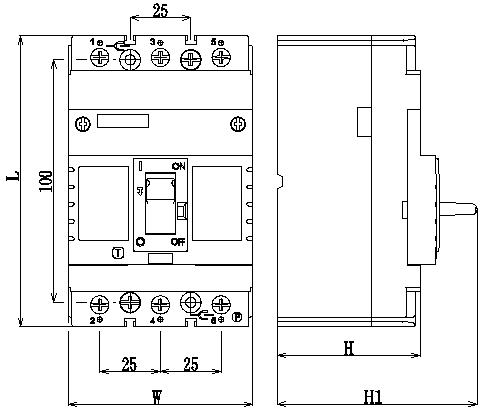

الأبعاد الأساسية – الإصدار الثابت | 3/4 أقطاب W[mm] | <span dir="ltr">27(1P) / 54(2P) / 76 / 101</span> | |
| 3/4 أقطاب H[mm] | 59 | 62.5 | |
| H1[mm] | 78.5 | 82 | |
| 3/4 أقطاب L[mm] | 120 | ||
| الوزن | ثابت 3/4 أقطاب [Kg] | ||
| مقبس | - | ||
| إستخراج 3/4 أقطاب [Kg] | - | ||
مقدمة عن المنتج
قواطع الدائرة المقولبة DAM3-100 تقطع بشكل آلي التيار عندما يزيد عن القيمة المظبوطة لتيار الإعتاق. القواطع المقولبة نسبة إلى العازل البلاستيكي المستخدم كإطار للجهاز لعزل الموصل ومكونات التأريض المعدنية.
مبدأ العمل
التلامس الرئيسي لقاطع الدائرة المقولبة DAM3-100 تتم مناولته يدوياً أو قفله كهربائياً. بعد قفل الملامس الرئيسي، آلية الإعتاق الحرة تقفل الملامس الرئيسي حتي يصبح الوضع المقفل. ملف الإعتاق عند زيادة التيار وعنصر الإعتاق الحراري تكون موصلة على التوالي مع الدائرة الرئيسية. ملف الإعتاق عن إنخفاض الجهد ومصدر الطاقة الكهربائية توصل على التوازي.
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
