قاطع الدائرة المصغرة DAB5-63 MCB 4.5kA
مقدمة عن المنتج
قواطع الدوائر المصغرة DAB5-63 MCB 4.5kA طورت من قبل مهندسي شركة Dada لكي تتوافق مع معايير GB10963 ومعايير IEC60898. قواطع الدائرة تتميز بالاستعمال المستقر، الحماية الدقيقة، زمن الفتح القصير، مؤشر سعة الفصل العالي.
الاستخدام الواسع في الحماية من زيادة الحمل للموصلات، المرحلات والقطع الأخرى الخاصة بالمعدات الكهربائية.
الوظائف الرئيسية: الحماية من دائرة القصر، الحماية من زيادة التحميل والعزل.

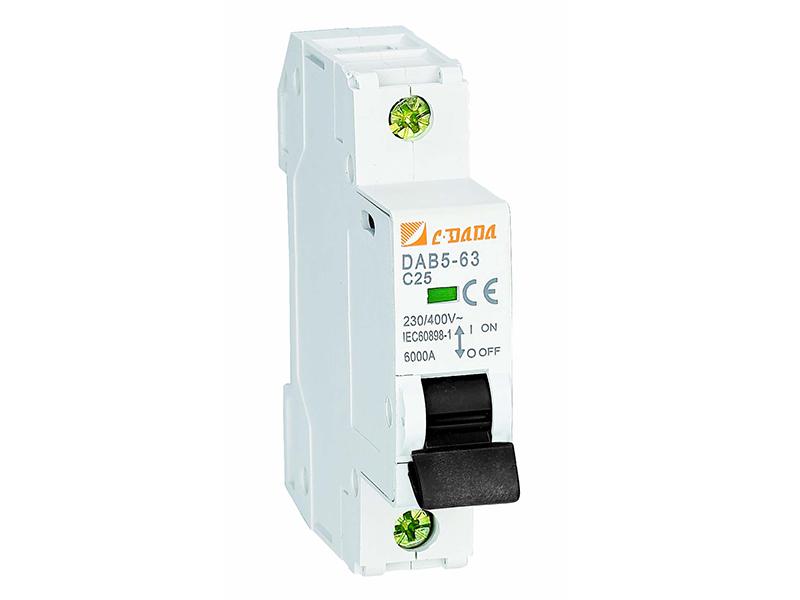

النوعقواطع الدارة المصغرة DAB5-63 4.5KA 1P
| عدد الأقطاب | 1P | |
| القدرة المقننة | 50-60HZ | |
| جهد التشغيل المقنن | 230/400V | |
| التيار المقنن | 2,4,6,10,16,20,25,32,40,50,63A | |
| جهد العزل المقنن | 500V | |
| جهد الصمود النبضي | 4KV | |
| نوع الفصل اللحظي | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| سعة الفصل المقننة | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| نوع الأعتاق (تحرير) | حراري - مغناطيسي | |

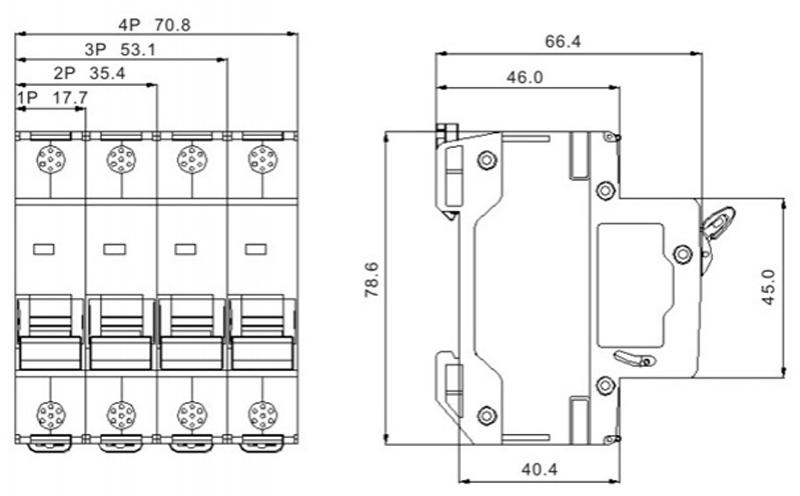

| القياس (W*H*L) | 17.5*80.2*76.5mm | |

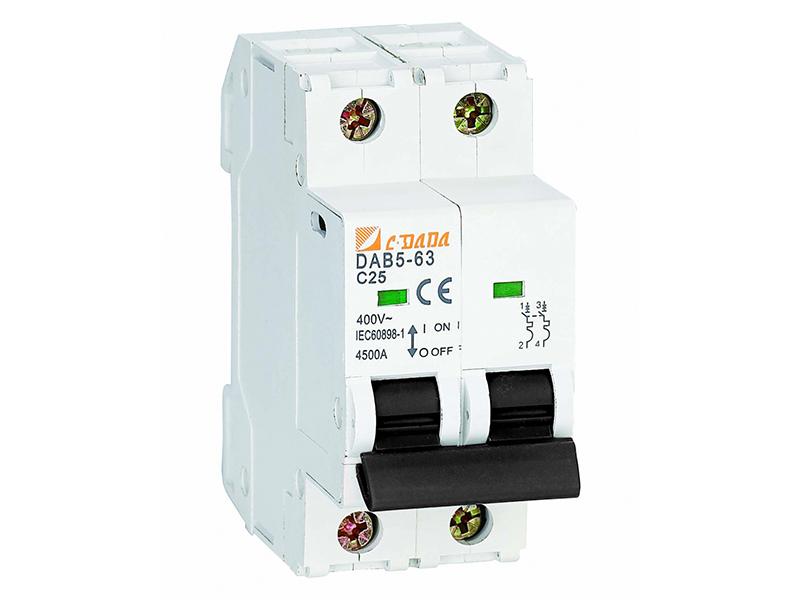

قواطع الدارة المصغرة DAB5-63 4.5KA 2P
| عدد الأقطاب | 2P | |
| القدرة المقننة | 50-60HZ | |
| جهد التشغيل المقنن | 400V | |
| التيار المقنن | 2,4,6,10,16,20,25,32,40,50,63A | |
| جهد العزل المقنن | 500V | |
| جهد الصمود النبضي | 4KV | |
| نوع الفصل اللحظي | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| سعة الفصل المقننة | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| نوع الأعتاق (تحرير) | حراري - مغناطيسي | |
| القياس (W*H*L) | 35*80.2*76.5mm | |

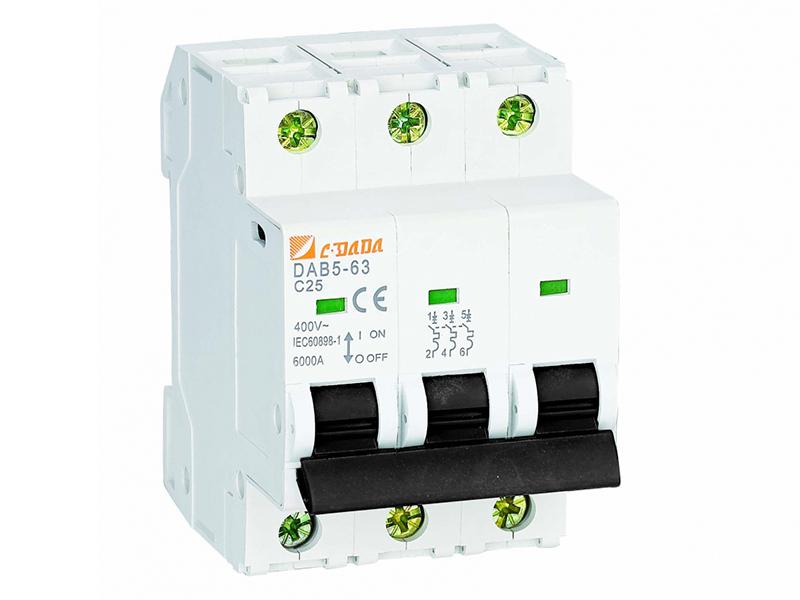

قواطع الدارة المصغرة DAB5-63 4.5KA 3P
| عدد الأقطاب | 3P | |
| القدرة المقننة | 50-60HZ | |
| جهد التشغيل المقنن | 400V | |
| التيار المقنن | 2,4,6,10,16,20,25,32,40,50,63A | |
| جهد العزل المقنن | 500V | |
| جهد الصمود النبضي | 4KV | |
| نوع الفصل اللحظي | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| سعة الفصل المقننة | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| نوع الأعتاق (تحرير) | حراري - مغناطيسي | |
| القياس (W*H*L) | 52.5*80.2*76.5mm | |

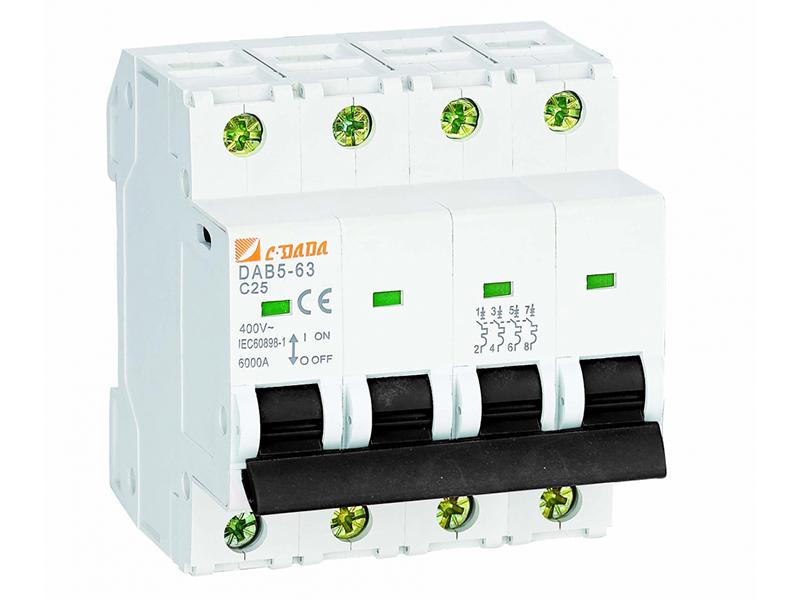

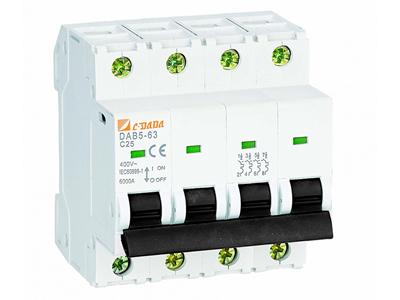

قواطع الدارة المصغرة DAB5-63 4.5KA 4P
| عدد الأقطاب | 4P | |
| القدرة المقننة | 50-60HZ | |
| جهد التشغيل المقنن | 400V | |
| التيار المقنن | 2,4,6,10,16,20,25,32,40,50,63A | |
| جهد العزل المقنن | 500V | |
| جهد الصمود النبضي | 4KV | |
| نوع الفصل اللحظي | DAB5-63N | B/C/D |
| DAB5-63H | B/C/D | |
| سعة الفصل المقننة | DAB5-63N | 4.5KA(2-40A),3.5KA()50-63A |
| DAB5-63H | 6KA(2-40A),4.5KA()50-63A | |
| نوع الأعتاق (تحرير) | حراري - مغناطيسي | |
| القياس (W*H*L) | 70 *80.2*76.5mm | |
المتغيرات الفنية لقاطع الدائرة المصغرة DAB5-63 4.5KA
معايير التوافق: IEC60898، GB10963
التحمل الكهربائي: لا يقل عن 8,000 مرة من الفتح والقفل
التحمل الميكانيكي: لا يقل عن 20,000 مرة من الفتح والقفل
طريقة التركيب : استخدام ذراع التوجيه 35 مم وفقاً لمعايير IEC
نوع النهايات: السلك من 1 إلى 35 مم²، سمك قضيب التوصيل من 0.8 مم إلى 2 مم
درجة الحماية: IP20
السلك الكهربائي: من 1 إلى 35 مم²
درجة إعاقة اللهب: الدرجة 2
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II
ذراع التوجيه: ذراع التوجيه DIN35
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
