مقدمة عن المنتج

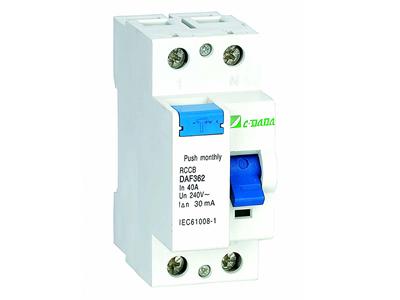

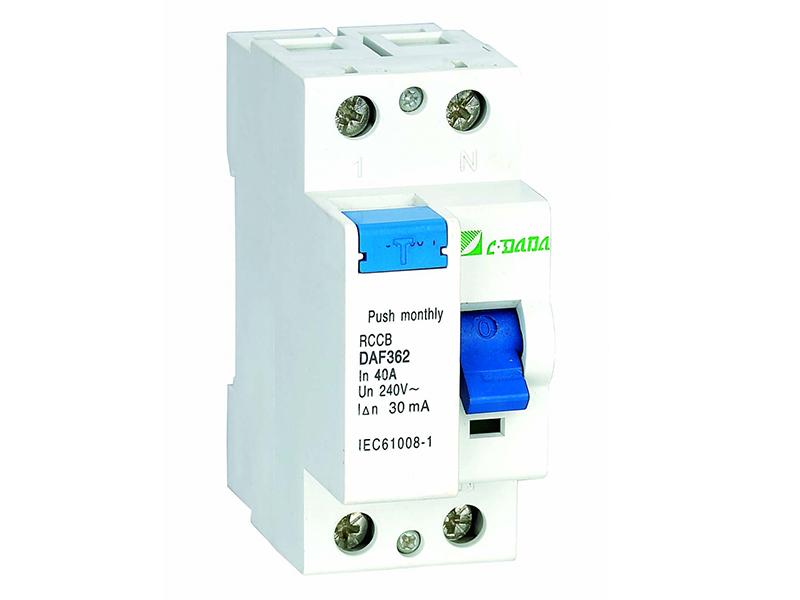

قاطع جهاز التيار الفرقي الإلكترونيDAF360 صمم وصنع وفقاً أحدث معايير IEC61008-1 ويمثل مع معايير EN50022 للمفاتيح القياسية. يمكن استخدامها لقضبان التوجيه للحمل المعياري مع " شكل قبعة" التركيبات المتماثلة.

إذا كان تم رصد تيار عطل أرصي عن طريق قاطع جهاز التيار الفرقي الإلكتروني DAF360، سوف يتم مقارنتها مع قيمة تيار التسرب الأرضي وقاطع الدائرة سوف يفصل الدائرة مباشرة إذا كان الأول أكبر من الأخير.

قواطع الدائرة يمكن توصيل مع نظام التأريض من أجل حماية الجسم المشحون التلامس الغير مباشر. ولديه أيضاً وظيفة الحماية الإضافية للجيم المشحون بتلامس المباشر إذا كانت قيمة التيار الفرقي المقننة أكبر من أو تساوي 30 ملي أمبير. إلى جانب ذلك، الحماية للجسم المشحون بالتلامس المباش أو غير مباشر، قاطع الدائرة أيضاً تحمي من مخاطر الحريق المحتمل في حالة تضرر عوازل الأسلاك.

التطبيقات
قاطع جهاز التيار الفرقي الإلكترونيDAF360 صمم لكي يتوافق مع معايير GB16916.1، IEC61008، و BS4293. يمكن استخدامها في الحالات التي يكون مطلوب فيها تيار متردد 50- 60 هيرتز، أحادي الطور 240 فولت (220 فولت)، ثلاثي الطور 415 فولت (380 فولت) مثل مجالات االصناعية والتعدين، التجارية والمنزلية. ويمكن أن يستخدم التبديل النادر لخطوط في الظروف العادية عندما الوظائف مثل الصدمة الكهربائية لشخص وجهاز الحماية من التسرب الأرضي.

المتغيرات الفيزيائية لقاطع جهاز التيار الفرقي الإلكتروني DAF360
درجة الحماية: IP40
درجة إعاقة اللهب: درجة 2
التحمل الميكانيكي: 10,000 مرة
التحمل الكهربائي: 4,000 مرة

ظروف الخدمة المنتظمة لقاطع جهاز التيار الفرقي الإلكترونيDAF360
1. درجة الحرارة المحيط: من 5 إلى 40 درجة مئوية، متوسط 24 ساعة لا تتجاوز 35 درجة مئوية
2. الأرتفاع: أقل من أو يساوي 2000
3. الظروف الجوية: الرطوبة النسبية للهواء في درجة الحرارة القصوى 40 درجة مئوية لا تزيد عن 50 % ووعند درجة الحرارة الصغرى لا تزيد عن 25 درجة مئوية، الرطوبة النسبية لا تزيد عن 90 %.
4. صنف التركيب: الصنف 1، 3
5. طريق التركيب: تركب بواسط القضيب الدليلي القياسي
6. ظروف التركيب: يجب أن لا تكون هناك صدمات مؤثرة وإهتزازات عند التركيب، والمجال المغناطيسي الخارجي في موقع التركيب في اي إتجاه يجب أن لا يزيد عن 5 مرات من المجال الحقل المغناطيسي الأرضي، بعد ذلك تركب RCCB عمودياً، وإظهار وضع مصدر الطاقة الكهربائية.
7. نمط التوصيل: البراغي لشد الأسلاك أو قضيب التوصيل.

التركيب ومبدأ العمل
1. تركيبة قاطع جهاز التيار الفرقي الإلكتروني DAF360 تحتوي على محول تيار التسلسل الصفري، جهاز التشغيل، نظام التلامس، جهاز اإطفاء القوس، غلف العزل الخارجي وغيرها.
2. مبدأ العمل لقاطع جهاز التيار الفرقي الإلكتروني DAF360في الوضع المغلق عندما يكون يعمل بشكل عادي؛ إشار الخرج لمحول تيار التسلسل الصفري تتحقق عندما التسرب أو الصدمة الكهربائية تحدث، بعد ذلك يفصل التيار الكهربائي خلال 0.1 ثانية لتنفيذ الحماية من التسرب الكهربائي.
