قاطع الدارة المصغر MCB DAB7-125 15kA

الخصائص الرئيسية لقاطع ادارة المصغرة MCB DAB7-125 15kA
1. تقابل على الأقل معايير IEC60947-2: 2006
2. التركيبة محكمة وتعطينا دلالة واضحة للدائرة المفتوحة أو الدائرة المغلقة
3. سعة الفصل الالكبيرة (التيار اللازم للفصل كبير) والخصائص المحدودة
4. كلا النهايتين للإطراف ثنائية الغرض تكون مناسبة لقضيب التوصيل (bus bar) والموصلات الفردية.
5.هذا النوع من القواطع لديه ملحقات فنية.

النوع

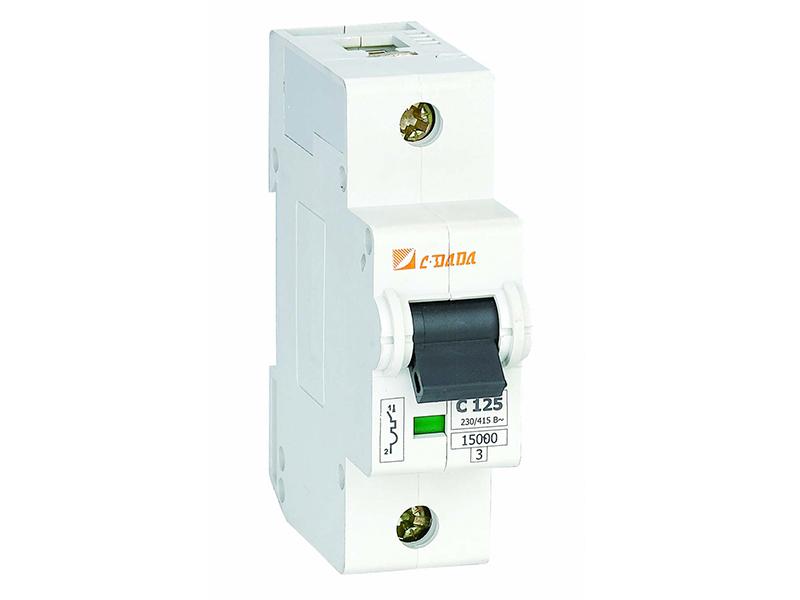

قواطع الدارة المصغرة DAB7-125 1
قواطع الدارة المصغرة DAB7-125 1
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 230/400V 6,10,16,20,25,32,40,50,63,80,100,125A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H حراري - مغناطيسي 27mm*90mm*75.5mm
B/C/D B/C/D 15 25(100-125A 15KA)
شكل الاستفسار

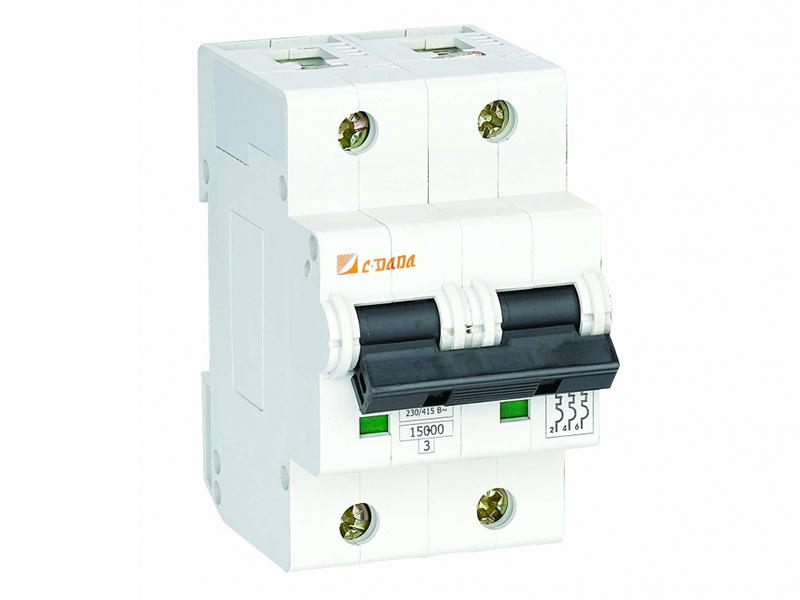

قواطع الدارة المصغرة DAB7-125 2
قواطع الدارة المصغرة DAB7-125 2
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100,125A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H حراري - مغناطيسي 54mm*90mm*75.5mm
B/C/D B/C/D 15 25(100-125A 15KA)
شكل الاستفسار

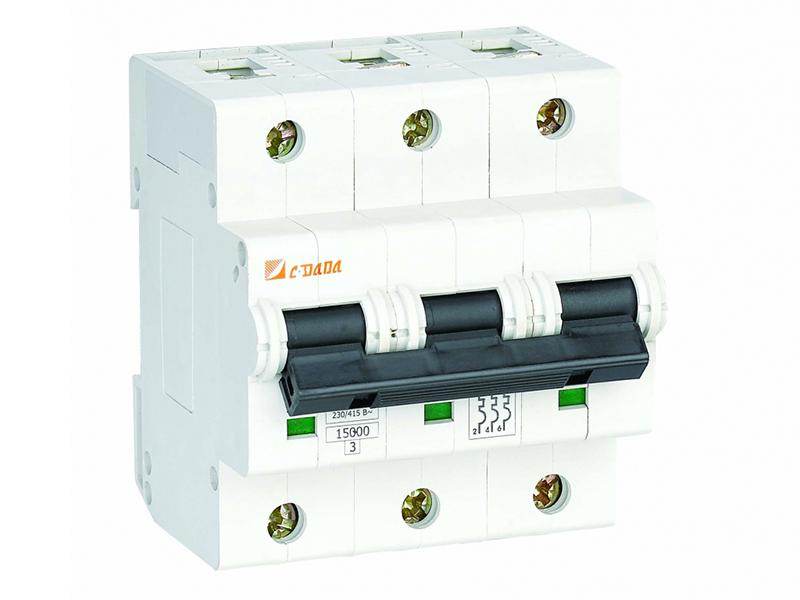

قواطع الدارة المصغرة DAB7-125 3
قواطع الدارة المصغرة DAB7-125 3
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100,125A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H حراري - مغناطيسي 81mm*90mm*75.5mm
B/C/D B/C/D 15 25(100-125A 15KA)
شكل الاستفسار

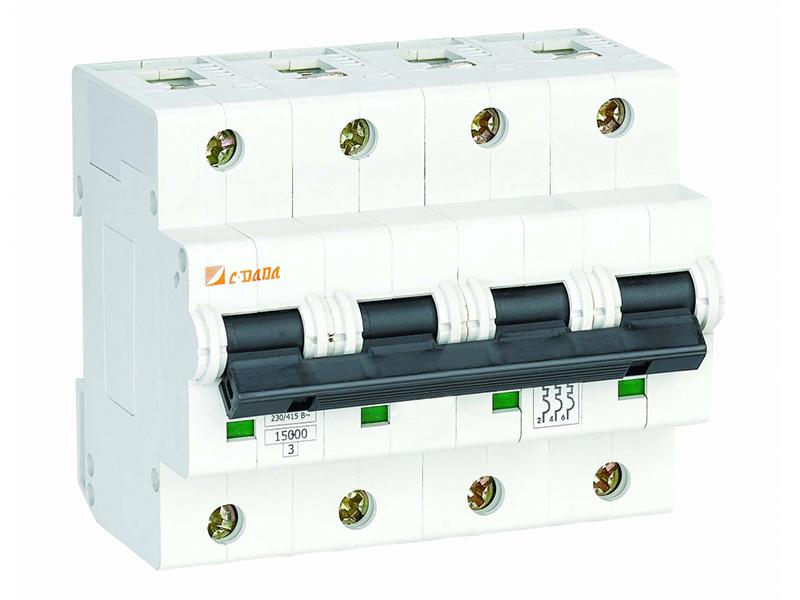

قواطع الدارة المصغرة DAB7-125 4
قواطع الدارة المصغرة DAB7-125 4
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100,125A 500V 4KV DAB7-63N DAB7-63H DAB7-63N DAB7-63H حراري - مغناطيسي 108mm*90mm*75.5mm
B/C/D B/C/D 15 25(100-125A 15KA)
شكل الاستفسار

المتغيرات الفنية لقاطع الدائرة DAB7-125 15kA
معايير التوافق: IEC60947-2، IEC60898
الجهد المقنن: 230\400 فولت، 50\60 هيرتز
سعة الفصل المقننة: N15KA H25KA
درجة الحماية: IP20
التيار المقنن: من 6 إلى 125 أمبير
درجة إعاقة اللهب: الدرجة 2
التحمل: لا يقل عن 1,000 مرة من الفتح والقفل

المتغيرات الميكانيكية لقاطع الدائرة DAB7-125 15kA
السلك الكهربائي: من 1 إلى 35 مم²
نمط التوصيل: هناك نوعين من التوصيل، التوصيل المباشر إلى لوح التوصيل، أو التوصيل عن طريق سلك من النحاس.
القياس المناسب للنهاية الطرفية: سمك لوح التوصيل من 8.0 إلى 2 مم، مساحة مقطع موصل النحاس من 1 إلى 25 مم²
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
طريقة التركيب : استخدام 35 مم وفقاً لمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II
ذراع التوجيه: ذراع التوجيه DIN35

خصائص الأعتاق (تحرير)
قاطع الدائرة نوعB يستخدم لنظام توزيع الإنارة
قاطع الدائرة نوعC يستخدم لنظام توزيع الإنارة، نظام دائرة المقبس، أو نظام التوزيع
قاطع الدائرة نوعD يستخدم لدوائر القدرة أو دوائر الحمل الحثي القوية الأخرى.

شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
