مقدمة عن المنتج

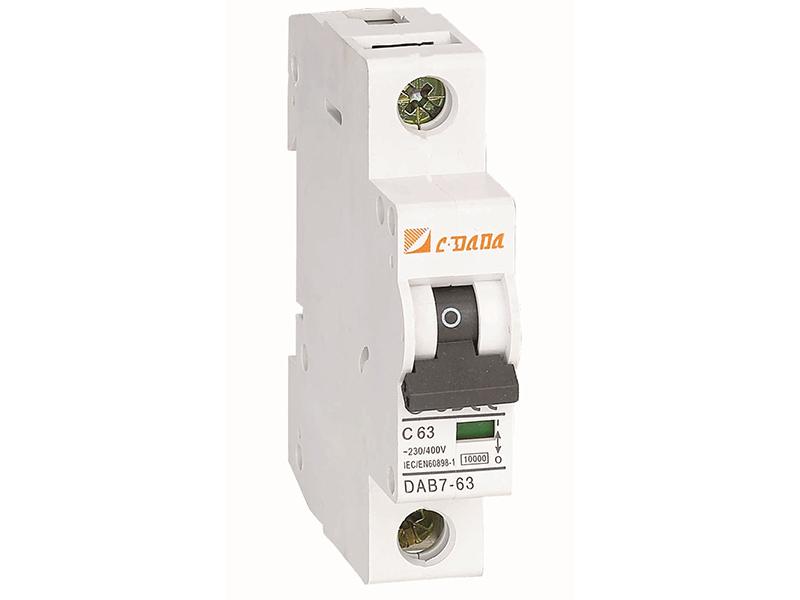

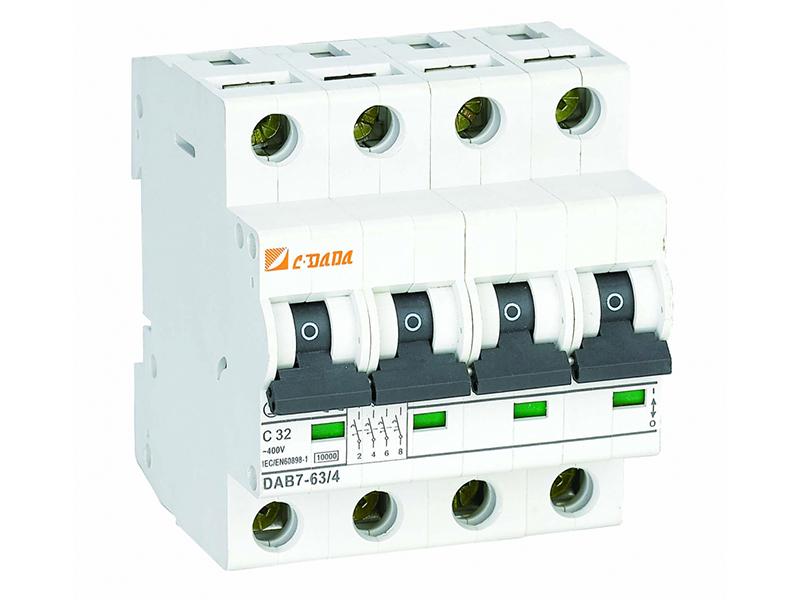

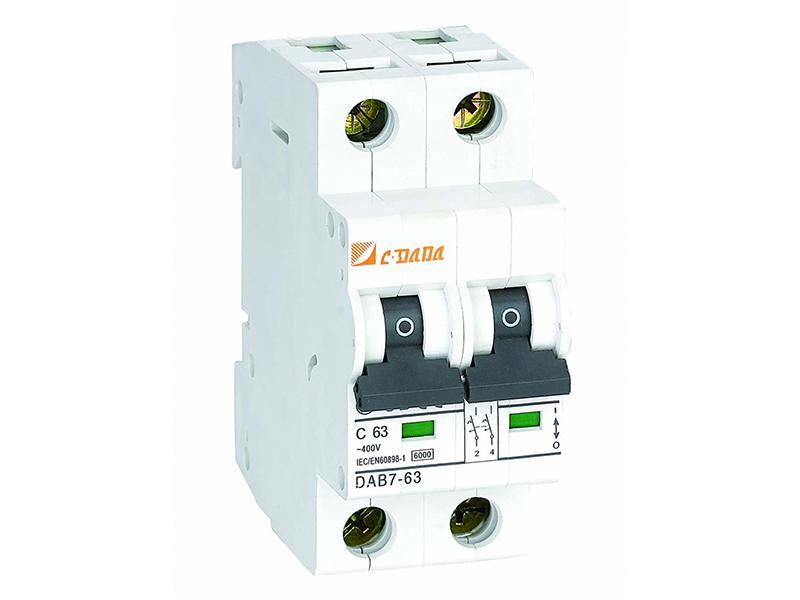

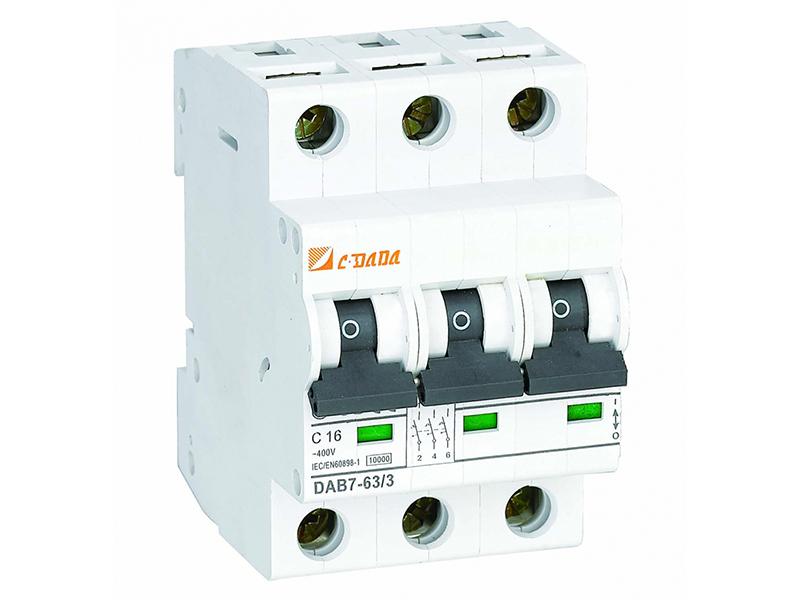

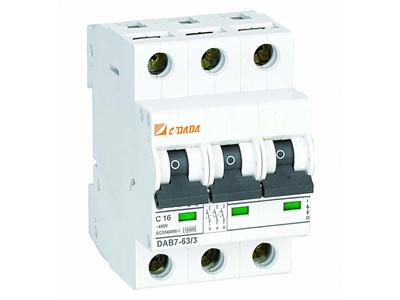

قواطع الدارة المصغرة MCB DAB7-63H 10kA أنتيجت من قبل شركة Dada وصممت وفاقً لمعايير GB 10963 و IEC60898. قواطع الدائرة تتميز بالاستقرارية العالية، الحماية من دائرة القصر، الحماية من التحميل الزائد، زمن الفتح القصير، مؤشر قدرة الفصل العالية كلها في تصميم واحد صغير.

القواطع الكهربائية استخدمت بشكل واسع للحماية من زيادة الحمل للملامسات، المرحلات، والمعدات الكهربائية الأخرى.

الوظائف الرئيسية: الحماية من دائرة القصر، الحماية من زيادة الحمل، وحماية العوازل الكهربائية.

المتغيرات الفنية لقاطع الدائرة DAB7-63H 10kA
معايير التوافق: IEC60898، GB10963
الجهد المقنن: 230\400 فولت، 50 هيرتز
درجة الحماية: IP20
درجة إعاقة اللهب: الدرجة 2
التحمل (التشغيل الآلي): لا تقل عن 8,000 مرة من الفتح
التحمل (التشغيل اليدوي): لا تقل عن 20,000 مرة من الفتح

المتغيرات الميكانيكية لقاطع الدائرة DAB7-63H 10kA
السلك الكهربائي: من 1 إلى 35 مم²
نمط التوصيل: هناك نوعين من التوصيل، التوصيل المباشر إلى لوح التوصيل، أو التوصيل عن طريق سلك من النحاس.
القياس المناسب للنهاية الطرفية: سمك لوح التوصيل من 8.0 إلى 2 مم، مساحة مقطع موصل النحاس من 1 إلى 25 مم²
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
طريقة التركيب : استخدام 35 مم لمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II، الدرجة III
ذراع التوجيه: ذراع التوجيه DIN35

خصائص الأعتاق (تحرير)
قاطع الدائرة من نوع B مناسب للفصل السريع، التيار اللحظي الأقصى الممكن يكون أقل من 3 مرات من الحد المقنن.
قاطع التيار من النوع C مناسب لأغلب الدوائر الكهربائية، التيار اللحظي الأقصى الممكن يكون أقل من 5 مرات من الحد المقنن.
قاطع الدائرة من نوع D مناسب لقمم التيار الأعلى، تصل إلى 10 مرات.
(كمثال على ذلك، الدائرة يمكن استخدامها لحماية الدائرة الأولية للمحول الكهربائي، بداية التشغيل للماكينة الكهربائية.)
