مقدمة عن المنتج

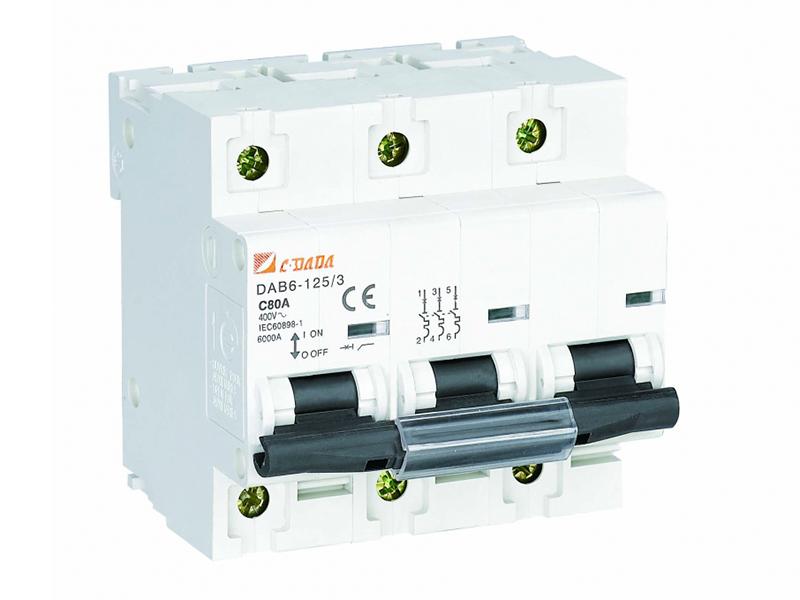

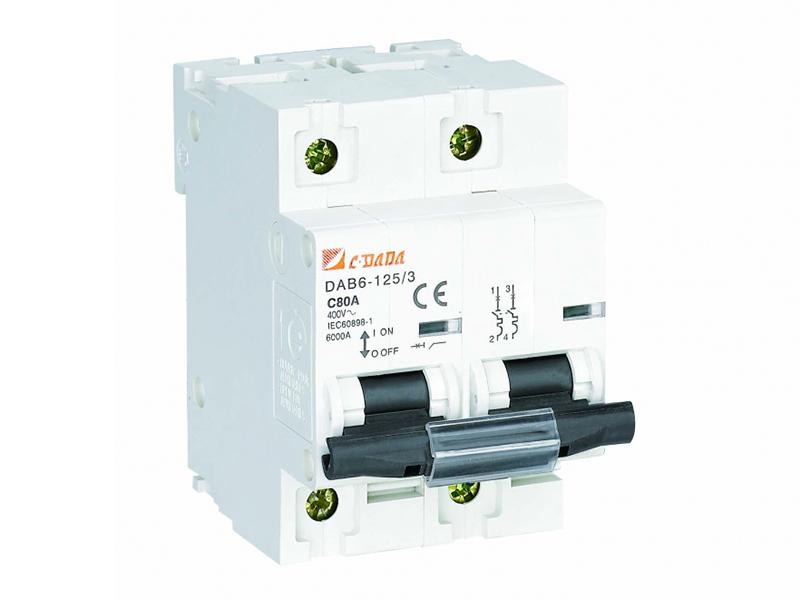

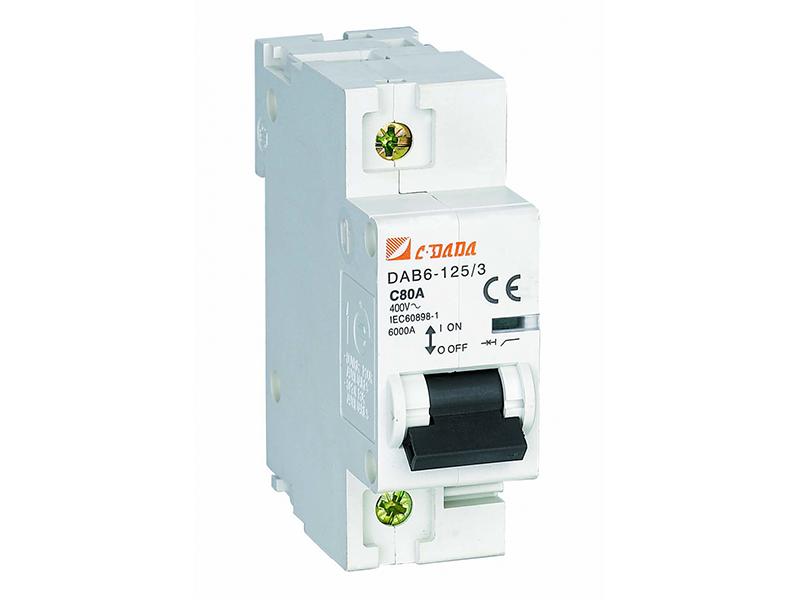

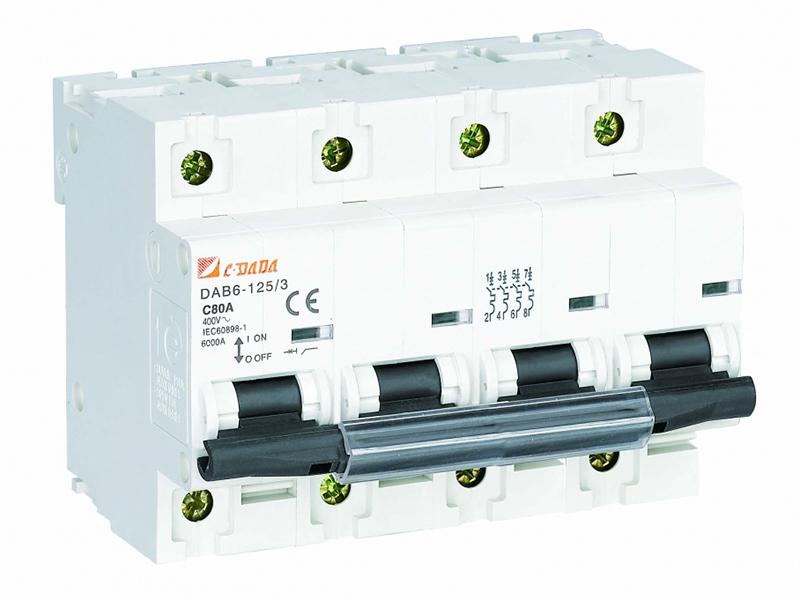

قواطع الدوائر المصغرة DAB6-100 MCB 6-10kA طورت من قبل مهندسي شركة Dada لكي تتوافق مع معايير GB10963 ومعايير IEC60898. قواطع الدائرة تتميز بالاستعمال المستقر، الحماية الدقيقة، زمن الفتح القصير، مؤشر سعة الفصل العالي، والتصميم الكلي يكون صغير بصورة واضحة.

الاستخدام الواسع في الحماية من زيادة الحمل للموصلات، المرحلات والقطع الأخرى الخاصة بالمعدات الكهربائية.

الوظائف الرئيسية: الحماية من دائرة القصر، الحماية من زيادة التحميل والعزل.

المتغيرات الفنية لقاطع الدائرة المصغرة DAB6-100
معايير التوافق: IEC60898
الجهد المقنن: 230\400 فولت، 50 هيرتز
سعة الفصل المقننة: 6/10KA
التيار المقنن: 16 أمبير، 25 أمبير، 32 أمبير، 40 أمبير، 50 أمبير، 63 أمبير، 80 أمبير، 80 أمبير، 100 أمبير
درجة الحماية: IP20
درجة إعاقة اللهب: الدرجة 2
التحمل: لا يقل عن 10,000 مرة من الفتح والغلق
التحمل (التشغيل اليدوي): لا يقل عن 20,000 مرة من الفتح

المتغيرات الميكانيكية لقاطع الدائرة المصغرة DAB6-63
السلك الكهربائي: من 1 إلى 35 مم²
نوع النهاية الطرفية: النهاية ثنائية مزدوجة الغرض يمكن توصليها قضيب التوصيل والموصل.
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
طريقة التركيب : استخدام ذراع التوجيه 35 مم وفقاً لمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II
ذراع التوجيه: ذراع التوجيه DIN35

الملحقات القابلة للتثبيت
التلامسات المساعدة (نقاط التلامس المساعدة)، تلامسات التنبيه، الفصل المتوازي، الفصل عند انخفاض الجهد، جهاز إنذار التلامسات المساعدة
