قواطع الدارة المصغرة MCB DAB7-100 8kA

مقدمة عن المنتج
قواطع الدارة المصغرة MCB DAB7-100 8kA طورت بشكل خاص وصممت وفاقً لمعايير GB 10963 و IEC60898. قواطع الدائرة تتميز بالاستقرارية العالية، الحماية من دائرة القصر، الحماية من التحميل الزائد، زمن الفتح القصير، مؤشر قدرة الفصل العالية كلها في تصميم واحد صغير.

القواطع الكهربائية استخدمت بشكل واسع للحماية من زيادة الحمل للملامسات، المرحلات، والمعدات الكهربائية الأخرى.

الوظائف الرئيسية: الحماية من دائرة القصر، الحماية من زيادة الحمل، وحماية العوازل الكهربائية.

النوع

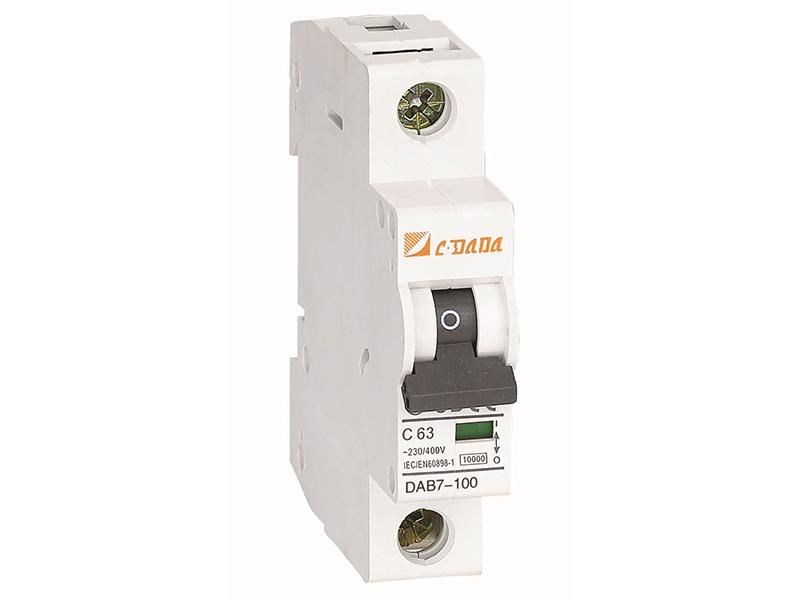

قواطع الدارة المصغرة DAB7-100 1
قواطع الدارة المصغرة DAB7-100 1
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 230/400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 حراري - مغناطيسي 18mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA(80-100)
شكل الاستفسار

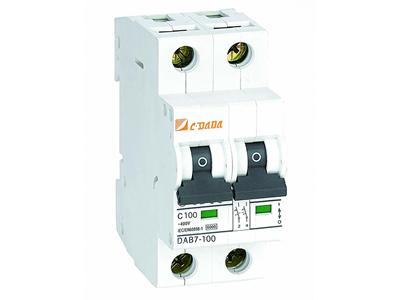

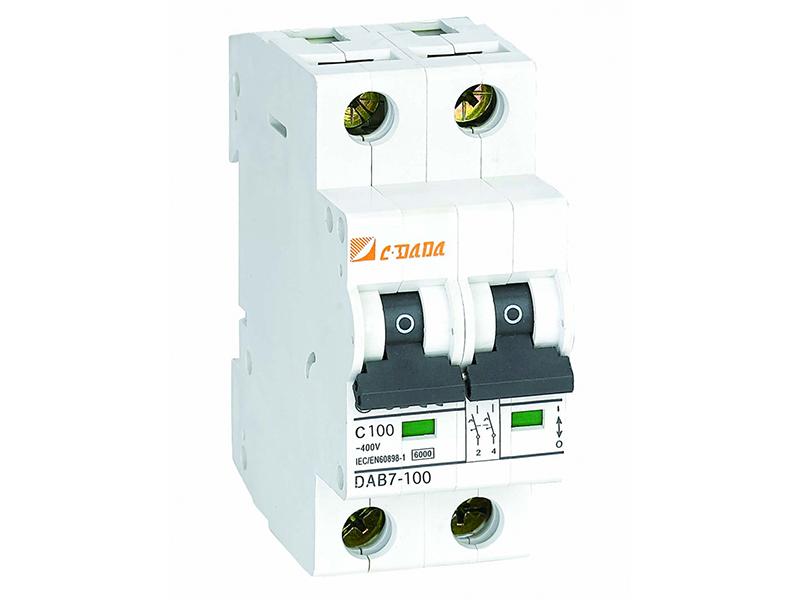

قواطع الدارة المصغرة DAB7-100 2
قواطع الدارة المصغرة DAB7-100 2
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 حراري - مغناطيسي 36mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA(80-100)
شكل الاستفسار

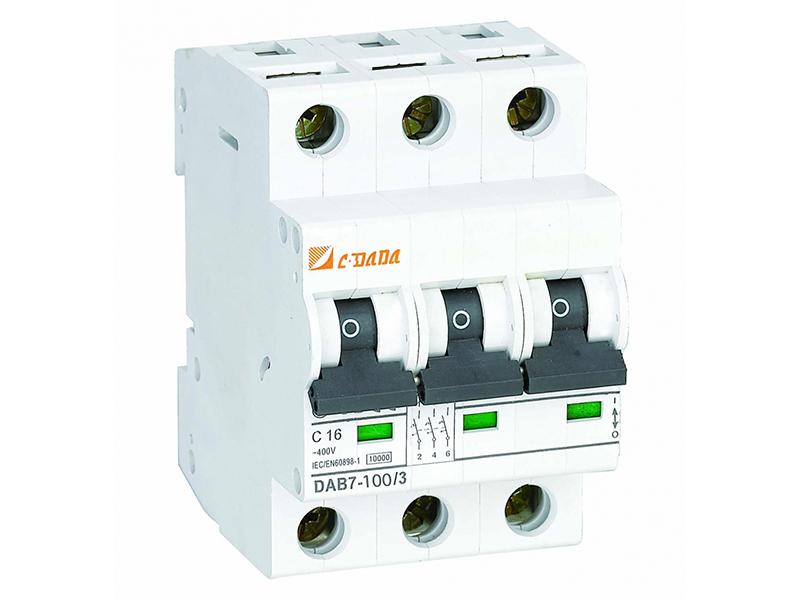

قواطع الدارة المصغرة DAB7-100 3
قواطع الدارة المصغرة DAB7-100 3
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 حراري - مغناطيسي 54mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA(80-100)
شكل الاستفسار

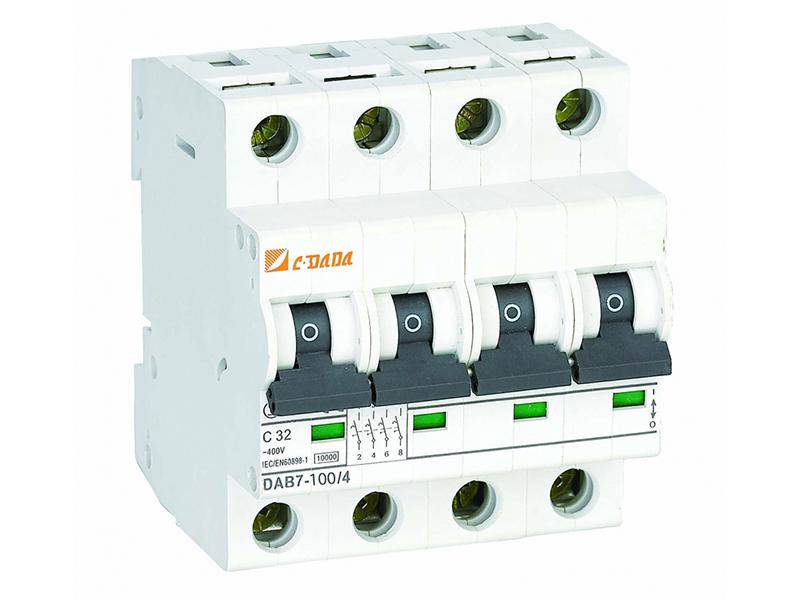

قواطع الدارة المصغرة DAB7-100 4
قواطع الدارة المصغرة DAB7-100 4
التردد المقنن جهد التشغيل المقنن التيار المقنن جهد العزل المقنن جهد الصمود النبضي نوع الفصل اللحظي سعة الفصل المقننة نوع الأعتاق (تحرير) W*H*L
50-60Hz 400V 6,10,16,20,25,32,40,50,63,80,100A 500V 4KV DAB7-100 DAB7-100 حراري - مغناطيسي 72mm*80mm*72mm
B/C/D 10KA(6-63A), 8KA(80-100)
شكل الاستفسار

المتغيرات الفنية لقاطع الدائرة DAB7-100 8kA
معايير التوافق: IEC60898، GB10963
الجهد المقنن: 230\400 فولت، 50 هيرتز
سعة الفصل المقننة: 10KA (6-63A)، 8KA (80-100A)
درجة الحماية: IP20
درجة إعاقة اللهب: الدرجة 2
التحمل (التشغيل الآلي): لا يقل عن 8,000 مرة من الفتح
التحمل (التشغيل اليدوي): لا يقل عن 20,000 مرة من الفتح

المتغيرات الميكانيكية لقاطع الدائرة DAB7-100 8kA
السلك الكهربائي: من 1 إلى 35 مم²
نمط التوصيل: هناك نوعين من التوصيل، التوصيل المباشر إلى لوح التوصيل، أو التوصيل عن طريق سلك من النحاس.
القياس المناسب للنهاية الطرفية: سمك لوح التوصيل من 8.0 إلى 2 مم، مساحة مقطع موصل النحاس من 1 إلى 25 مم²
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
طريقة التركيب : استخدام 35 مم لمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II، الدرجة III
ذراع التوجيه: ذراع التوجيه DIN35

الملحقات القابلة للتثبيت لقاطع الدائرة DAB7-100 8kA
التلامسات المساعدة (نقاط التلامس المساعدة)، تلامسات التنبيه، الفصل المتوازي، الفصل عند انخفاض الجهد، جهاز إنذار التلامسات المساعدة

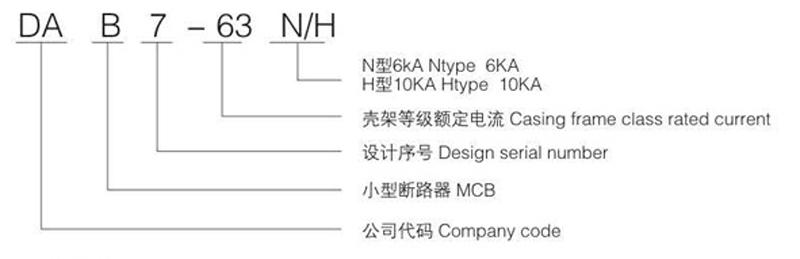

النوع والمواصفات
النوع والمواصفات

شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
