مقدمة عن المنتج

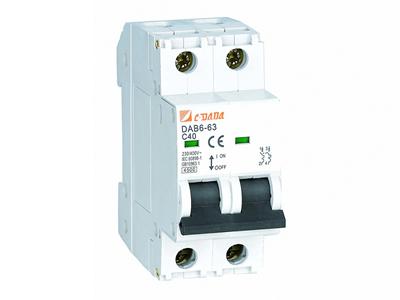

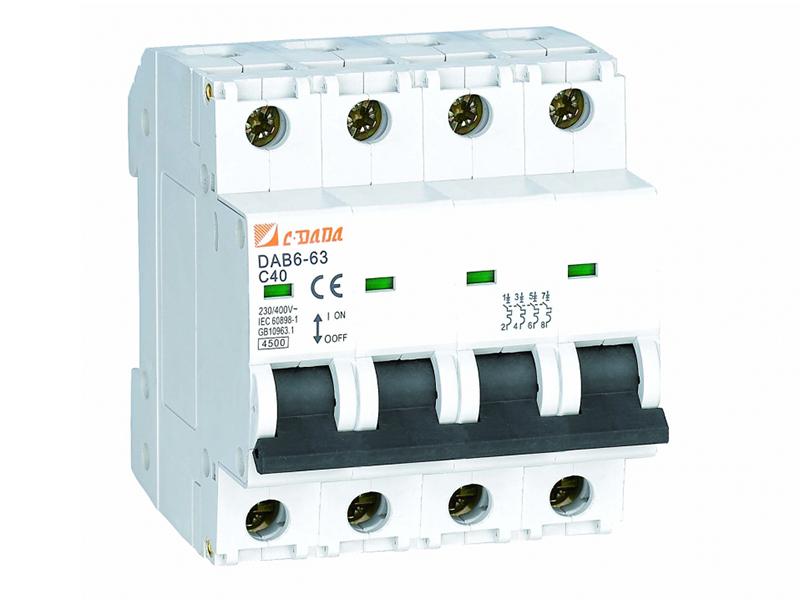

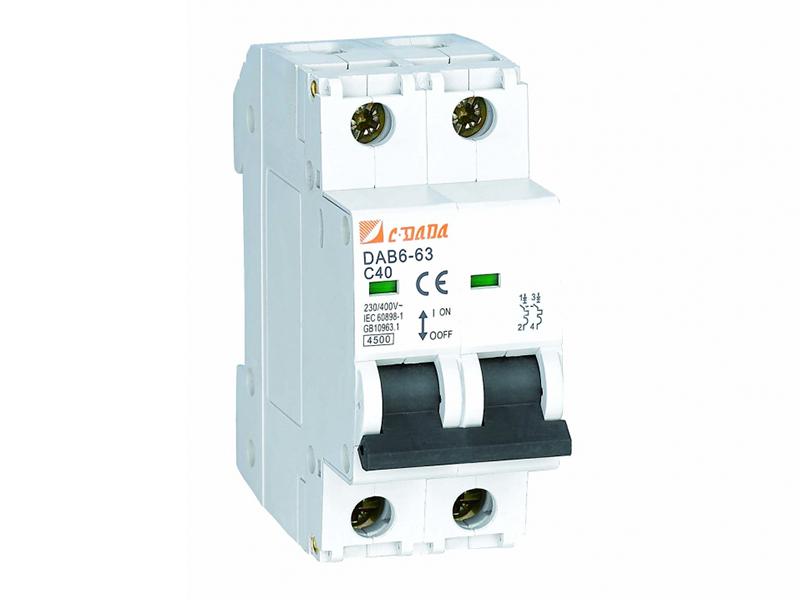

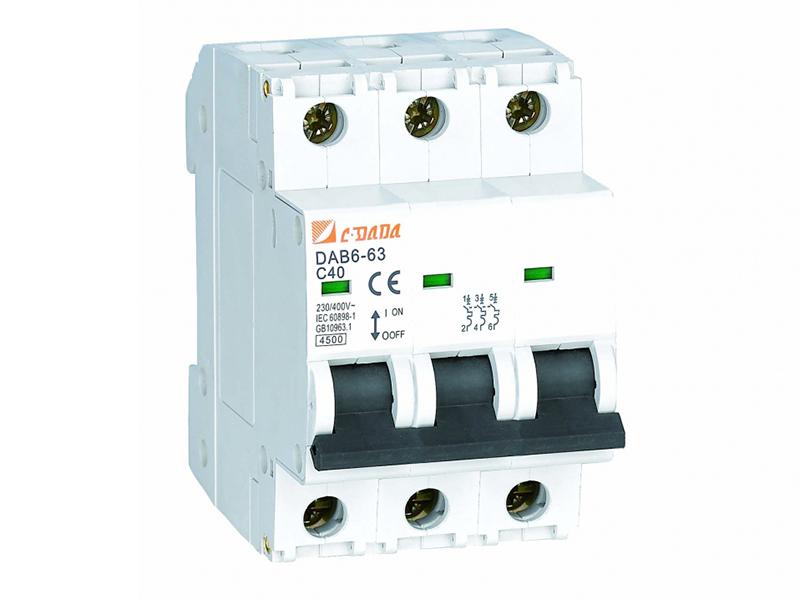

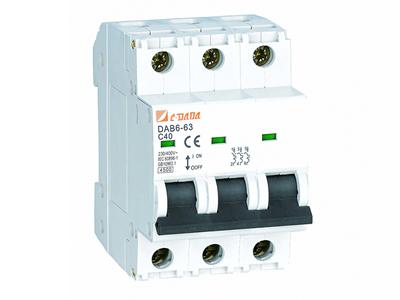

قواطع الدوائر المصغرة DAB6-63 MCB 4-5kA طورت من قبل مهندسي شركة Dada لكي تتوافق مع معايير GB10963 ومعايير IEC60898. قواطع الدائرة تتميز بالاستعمال المستقر، الحماية الدقيقة، زمن الفتح القصير، مؤشر سعة الفصل العالي، والتصميم الكلي يكون صغير بصورة واضحة.

الاستخدام الواسع في الحماية من زيادة الحمل للموصلات، المرحلات والقطع الأخرى الخاصة بالمعدات الكهربائية.

الوظائف الرئيسية: الحماية من دائرة القصر، الحماية من زيادة التحميل والعزل.

المتغيرات الفنية لقاطع الدائرة المصغرة DAB6-63
معايير التوافق: IEC60898، GB10963
الجهد المقنن: 230\400 فولت، 50 هيرتز
سعة الفصل المقننة: 5KA (2-640A)، 4KA (50-63A)
درجة الحماية: IP20
درجة إعاقة اللهب: الدرجة 2
التحمل (التشغيل الآلي): لا يقل عن 8,000 مرة من الفتح
التحمل (التشغيل اليدوي): لا يقل عن 20,000 مرة من الفتح

المتغيرات الميكانيكية لقاطع الدائرة المصغرة DAB6-63
السلك الكهربائي: من 1 إلى 35 مم²
القياس المناسب للنهاية الطرفية: مساحة مقطع السلك من 1 إلى 25 مم²
درجة حرارة التشغيل: من -5 إلى +40 درجة مئوية
الأرتفاع: أقل من أو يساوي 2000
الرطوبة النسبية: عند درجة حرارة +20 درجة مئوية تكون أقل من أو تساوي 90 %، عند درجة حرارة +40 درجة مئوية تكون أقل من أو تساوي 50 %
تصنيف التلوث: 2
طريقة التركيب : استخدام ذراع التوجيه 35 مم وفقاً لمعايير IEC
بيئة التركيب: تجنب الصدمات الواضحة والإهتزازات
درجة التركيب: الدرجة II
ذراع التوجيه: ذراع التوجيه DIN35

الملحقات القابلة للتثبيت لقاطع الدائرة المصغرة DAB6-63
التلامسات المساعدة (نقاط التلامس المساعدة)، تلامسات التنبيه، الفصل المتوازي، الفصل عند انخفاض الجهد، جهاز إنذار التلامسات المساعدة

أنواع تقنية الأعتاق (تحرير)
قاطع الدائرة نوعB للقواطع الصغيرة والذي يتطلب إعتاق سريع وتيارات دائرة قصيرة صغيرة، يسمح بتيار قمة أقل من 3in.مناسب لحماية الدوائر الثانوية للمحولات.
قاطع الدائرة نوعC لأغلب الدوائر الكهربائية، هذا النوع لا يفتح عندما يمر فيه تيار قمة بزمن قصير عالي. تيار القمة الممكن يصل إلى 5in. مناسب لحماية الدوائر الكهربائية العامة.
قاطع الدائرة نوعD لأجهزة تحويل التوصيل لتيار القمة العالي (10in)، مثل الدائرة يمكن أن تستخدم لحماية الدائرة الأبتدائية للمحول، الصمام الكهرومغناطيسي وبداية التشغيل للماكينة الكهربائية.
