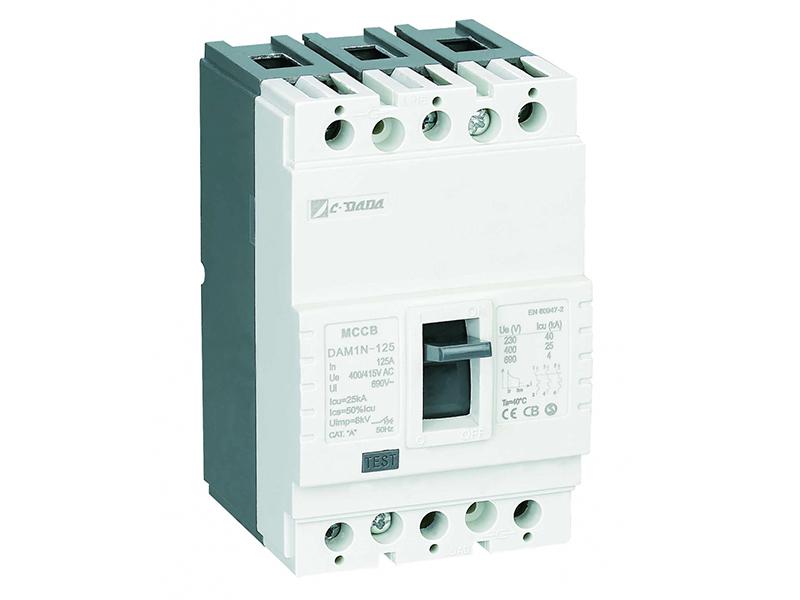

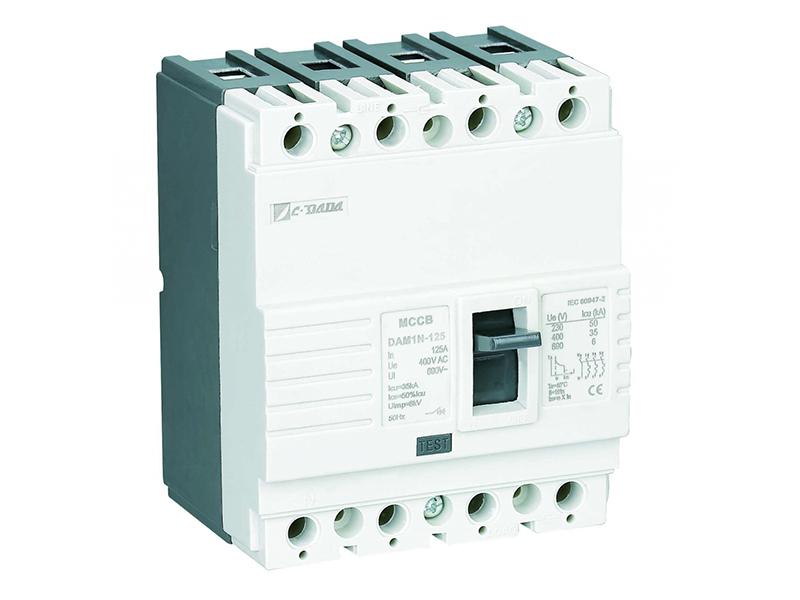

القواطع المقولبة MCCB DAM1-125
مقدمة عن المنتج
القواطع المقولبة MCCB DAM1-125 صممت بشكل خاص لتوزيع الطاقة الكهربائية، عند بداية التشغيل المتزامن للمحرك عند فترات متباعدة، حماية خطوط الطاقة الكهربائية والمحركات، والفصل الأوتوماتيكي للدائرة في حالة الزيادة الخطرة للحمل، دائرة القصر، وحالات العطل الناتجة عن إنخفاض الجهد. قواطع الدائرة المقولبة تعمل في بنمط مكافئ لعمل مفتاح المصهر والمرحلات الحرارية مجتمعة.
التطبيقات
القواطع المقولبة MCCB DAM1-125 هي من قواطع دائرة الجهد بجهد منخفض. وهذه تحقق إحتياجات التركيب لمستهلكين الطاقة الصغار وكل مايتعلق المحطات الفرعية للصناعات الكبيرة وأنظمة توزيع الطاقة الكهربائية. وهي تستخدم بشكل شائع في عدة مجالات منها صناعة الصلب، المنصات النفطية، المستشفيات، أنظمة القطرات، المطارات، مراكز الحسابات، المباني الإدارية، مراكز المؤتمرات، المسارح، ناطحات السحاب، و المنشآت الكبيرة.
| رمز سعة الفصل | B | N | S |
| التيار المقنن لقياس الإطار | 125A | ||
| التيار المقنن | 10,12.5,16,20,25,32,40,50,63,80,100,125A | ||
| جهد الفصل (العزل) المقنن | 750V | ||
| جهد التشغيل المقنن | 400V | ||
| تيار الحد المقنن لسعة قطع دائرة القصر | 25KA | 35KA | 50KA |
| تيار التشغيل المقنن لسعة قطع دائرة القصر | 12.5KA | 17.5KA | 37.5KA |
| سعة الوصل المقننة لدائرة القصر | 40/0.3 | 73.5/0.25 | 105/0.25 |
| جهد الصمود النبضي المقنن | 10000V | ||
| خصائص العزل الكهربائية | 2500 | ||
| مسافة إنهيار العازلية | ≤30mm | ||
المتغيرات الفيزيائية للقواطع المقولبة MCCB DAM1-125
قدرة الاحتمال الكلية: 8,000
قدرة الاحتمال الكهربائية: 1,000
القدرة الميكانيكية على الاحتمال: 7,000
آلية الاعتاق عند زيادة التيار: التثبيت الحراري المغاطيسي
يستخدمة الدائرة الرئيسية A/O، يستخدم الدائرة المساعدة ودائرة التحكم AC-15

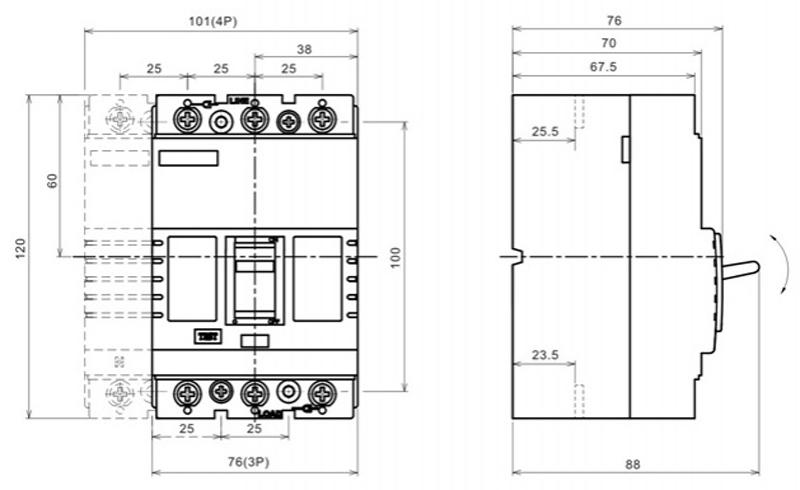

| المواصفات | 3P | 4P |
| العرض×الطول×الإرتفاع (مم) | 76*120*70 | 101*120*70 |
الملحقات الإختيارية للقواطع المقولبة MCCB DAM1-125
آلية الإعتاق عند هبوط الجهد، آلية الإعتاق المتوازي، الملامسات المساعدة، ملامسات الإنذار، ملامسات الإنذار المساعدة، المناول (المعالج) اليدوي، المشغل الكهربائي، عتبة ساقطة، اللوح المتراكب للتلبيس.
مبدأ العمل
الملامس الرئيسي لقاطع الدائرة المقولبة DAM1-125 تتم مناولته بدوياً أو قفله كهربائياً. بعد قفل الملامس الرئيسي، آلية الإعتاق الحرة تقفل الملامس الرئيسي حتي يصبح الوضع المقفل. ملف الإعتاق عند زيادة التيار وعنصر الإعتاق الحراري تكون موصلة على التوالي مع الدائرة الرئيسية. ملف الإعتاق عن إنخفاض الجهد ومصدر الطاقة الكهربائية توصل على التوازي.
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
